3层体育中心建筑空调及通风排烟系统设计施工CAD大样图

附件详情

一、项目概要：
工程总建筑面积50259平方米，楼高49米，共3层......
二、冷热源：

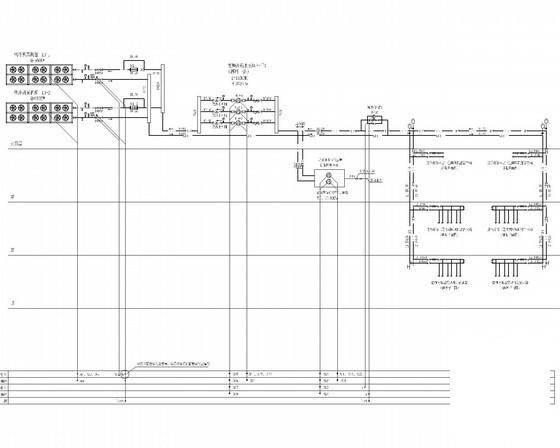

设计采用集中冷热源系统：
1.一层检录处，空调系统采用可变冷媒流量多联式空调系统。
2.运动员区采用集中冷/热源空调系统，选用2台风冷螺杆式热泵机组。
3.其他区域均设置分体空调......
三、空调系统：
1.中央空调系统采用一级泵定流量设计。
2.空调末端管路采用二管制，冷冻水系统水平管道为同程式设计，垂直管道为异程式设计。
3.面积较小的场所采用风机盘管（或空调室内机）加新风系统。

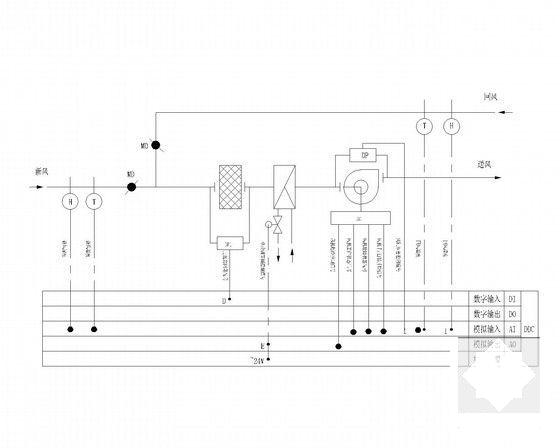

4.面积较大、人活动较集中的场所采用全空气系统，单风道低速送风，气流组织为上送......

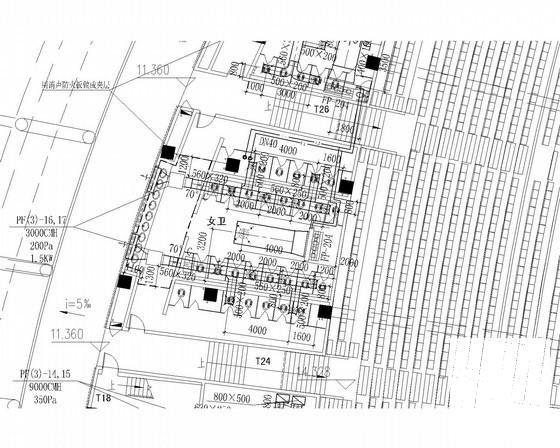

四、通风排烟系统：
1.设备用房设机械排风系统，自然补风。
2.空调房间设机械排风系统，排风量为新风量的80%。
3.不具备自然排烟的防烟楼梯间设加压送风系统......

图纸共计41张。
