多层商业综合楼空调通风系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：商业,娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 设计内容：空调,通风,冷热源
- 冷热源：市政热网,电动压缩式冷水机组
- 空调系统：全空气系统
- 采暖系统：散热器供暖
- 全空气系统：变风量
- 水系统：双管制,异程式
- 送风方式：散流器送风
- 节点大样：风机盘管,制冷机组
附件详情
一、项目概要：
该项目为某商业综合楼，地下一层，地上四层。
二、空调系统：
1.冷热源：空调制冷系统选用螺杆式，风冷机组和风冷模块机组，还有多联机系统。
2.风系统： 采用吊顶式全空气系统。
3.水系统：采用双管制竖向异程管网系统...
三、通风系统：
公共卫生间设机械排风系统，采用经过门缝或门上百叶风口自然补风系统...
二层空调平面图
三层空调平面图
四层空调平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

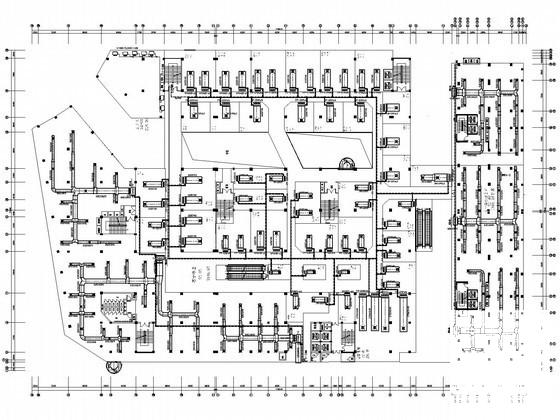

综合楼空调设计图纸 - 1 -

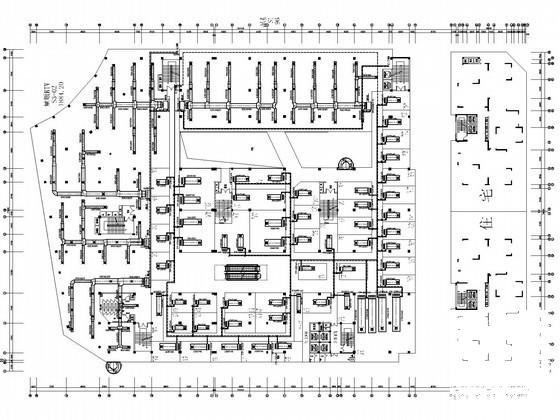

综合楼空调设计图纸 - 2 -

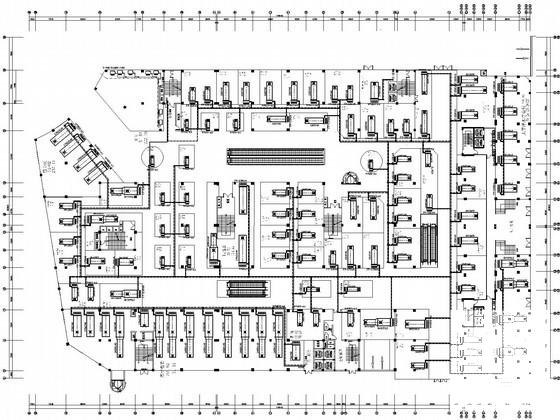

综合楼空调设计图纸 - 3 -

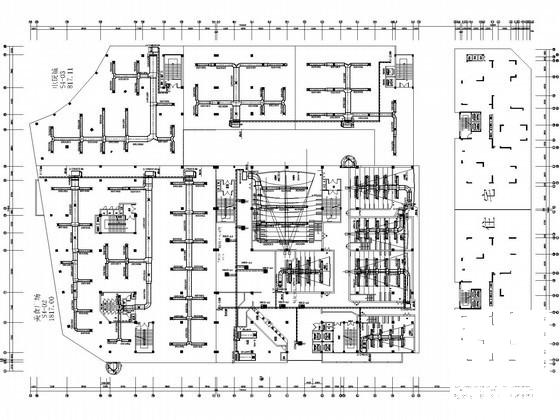

综合楼空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
