住宅楼地下室通风排烟系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑设计面积:106720平方米
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风

附件详情

一、项目概要:
合计建筑面积106720平方米,...
二、设计内容:
防排烟系统设计;地下室设备房通风设计...
三、通风排烟系统:
1.地下车库:设有机械排烟和通风系统,排烟系统与平时通风系统组合设置。
2.设机械补风系统。地下汽车库按6次/h计算排烟量。
3.补风量不小于排烟量的50%...

图纸共5张。


首层防排烟平面图

安装大样图

送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

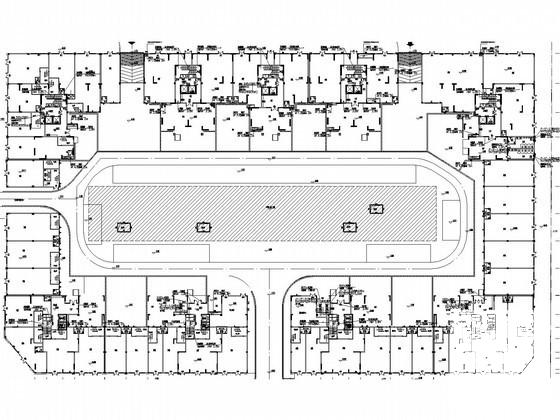

  • 地下室通风排烟设计 - 1
    地下室通风排烟设计 - 1

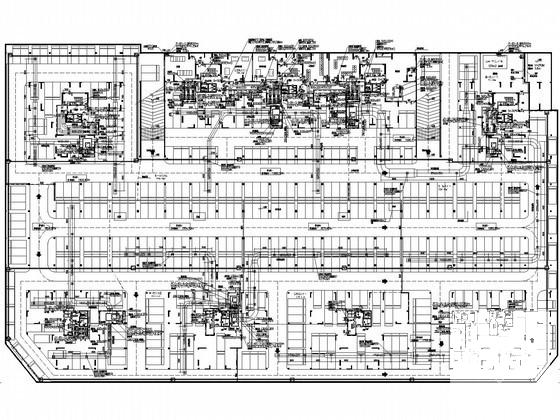

  • 地下室通风排烟设计 - 2
    地下室通风排烟设计 - 2

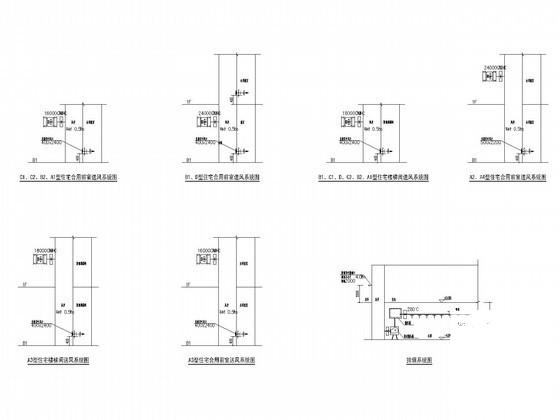

  • 地下室通风排烟设计 - 3
    地下室通风排烟设计 - 3

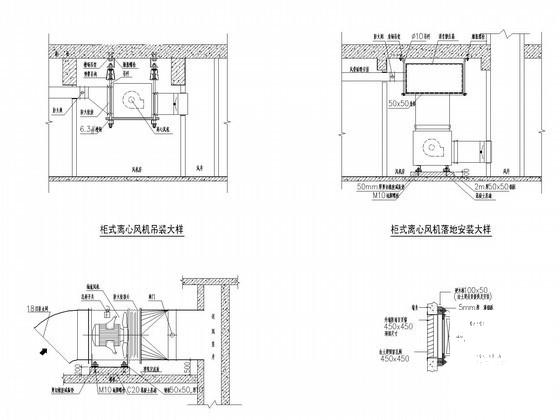

  • 地下室通风排烟设计 - 4
    地下室通风排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
