高层住宅楼及地下室通风防排烟设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅,其他
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房,人防
  • 节点大样:管道支吊架
  • 项目所在地:江苏

附件详情

  • 暖通设计施工说明
  • 暖通图例
  • 主要设备一览表
  • 通风平面
  • 正压送风系统图
  • 地下车库平时通风平面
  • 地下车库战时通风平面
  • 地下车库战时人防预埋管平面
  • 防护单元战时进、排风口部大样

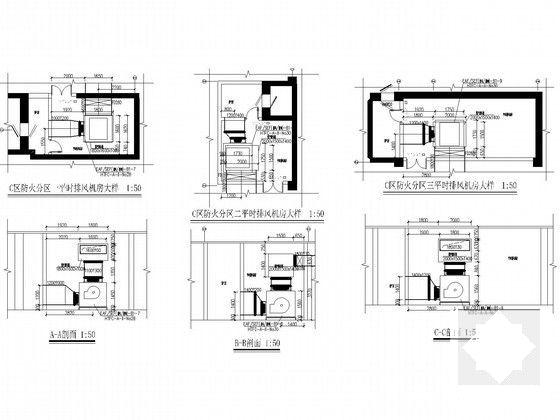

  • 送排风机房大样
  • 风管穿防护墙大样图
  • 增压管与风管连接示意图
  • 测压装置详图

附件详情

稿件为南京某住宅区6栋高层住宅及地下车库 通风防排烟 设计施工图纸,包含人防通风设计。地下车库战时为七个甲类核6级二等人员掩蔽所,掩蔽人数均为1200人。
该项目的设计内容包括地上6栋高层住宅楼梯间正压送风系统和地下室通风系统、排烟系统及战时通风系统。

,图纸共25张。

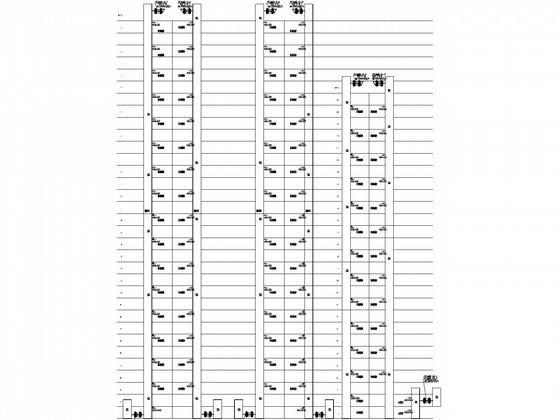

加压送风系统图

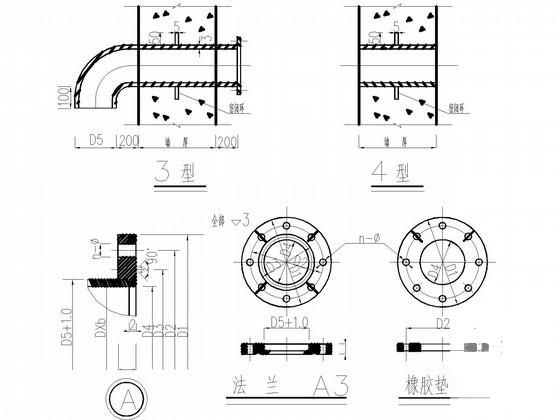

风管穿防护墙大样图

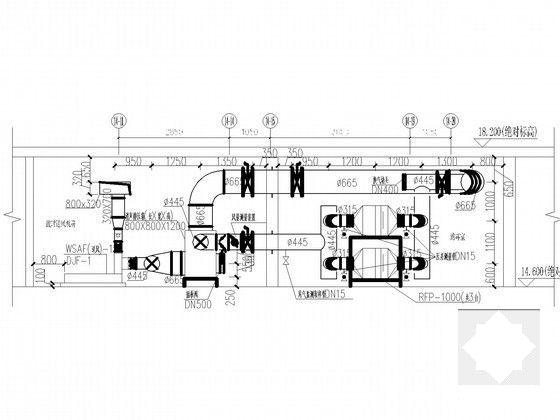

机房详图

口部剖面

战时进风口部大样

夹层平面图

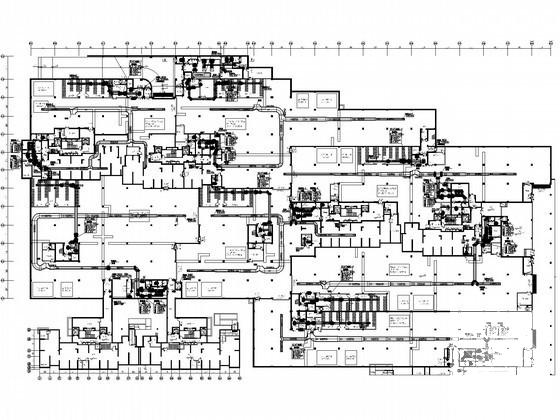

地下室通风平面

小区暖通

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下室通风排烟设计 - 1
    地下室通风排烟设计 - 1
  • 地下室通风排烟设计 - 2
    地下室通风排烟设计 - 2
  • 地下室通风排烟设计 - 3
    地下室通风排烟设计 - 3
  • 地下室通风排烟设计 - 4
    地下室通风排烟设计 - 4
  • 地下室通风排烟设计 - 5
    地下室通风排烟设计 - 5
  • 地下室通风排烟设计 - 6
    地下室通风排烟设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
