13476平米高级住宅地下室通风防排烟施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅, 别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13475.95平方米
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 特殊系统:防排烟系统
  • 项目所在地:四川

附件详情

一、项目概要
1.该项目为四川某高级住宅二期地下车库,地下共1层,分为7个防火分区,建筑面积13475.95m,停车车位数量共439个。
2.该资料包括地下车库送排风系统、防排烟系统,变配电房、发电机房及储油间、水泵房送风排系统。

二、防排烟、通风系统设计
1.地下车库位于地下负一层,共4个防火分区,根据规范及使用功能划分为7个防烟分区,每个防烟分区单独设置机械排风(烟)系统。
2.地下车库平时排风系统与着火时排烟系统合用,采用机械排风(烟)系统,且各防烟分区设置独立的排风(烟)系统;排风(烟)风机采用双速低噪音离心风机柜,平时低速排风,火灾时高速排烟。

地下车库防火分区一、三采用自然补风方式,防火分区二、四设置机械补风系统。


顶板通风及防排烟平面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

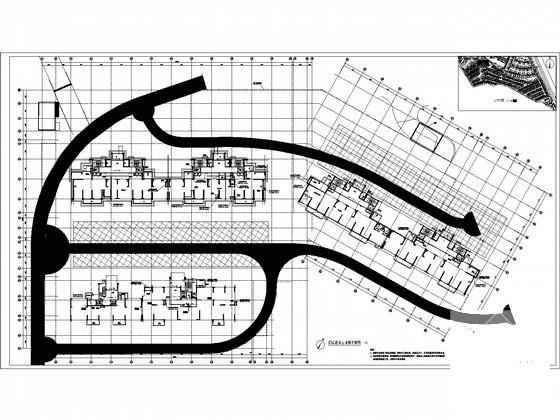

  • 地下室通风排烟 - 1
    地下室通风排烟 - 1

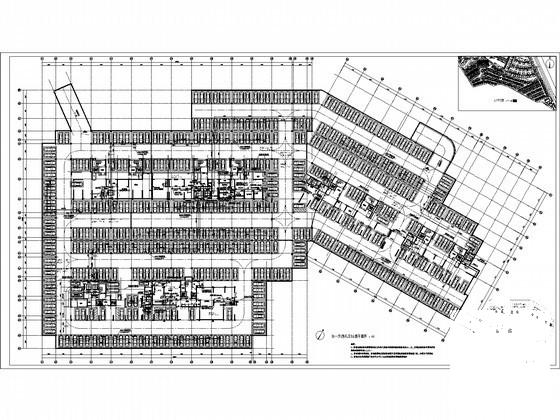

  • 地下室通风排烟 - 2
    地下室通风排烟 - 2
以上是部分截图,请下载附件后查看完整高清内容
