住宅小区脚手架施工专项方案(落地、悬挑、卸料平台)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构,混合结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:9m
  • 脚手架专家论证 :落地式钢管脚手架,悬挑式脚手架
  • 编制时间:
  • 基本参数:钢管采用Φ48×3.5,立杆纵距1.5m,立杆的横距为1m,内立杆距建筑物距离0.3m,单立杆。大小横杆的步距为1.8m,横杆与立杆连接方式采用单扣件。连墙件采用两步三跨,即竖向间距3.6m,水平间距4.5m,采用双扣件连接;结构作业时,同时施工2层,脚手板铺设3层。
  • 施工重点、难点:根据材料周转的要求,3#栋楼在九层和十四层分别设立了两道型钢悬挑卸料平台,卸料平台分别位于3-2轴与3-4轴、3-27轴至3-30轴之间(具体布置位置及设计见第四章第四条第1点)。

附件详情

  • 第一章 编制依据 - 1 -
  • 第二章 项目概要 - 1 -
  • 第三章 脚手架方案选择 - 1 -
  • 一、选择原则 - 1 -
  • 二、架体的选择 - 1 -
  • 三、脚手架材料选择 - 2 -
  • 第四章 脚手架搭设流程及要求 - 3 -
  • 一、脚手架搭设的一般要求 - 3 -
  • 二、落地式脚手架 - 7 -
  • 三、型钢悬跳脚手架 - 9 -
  • 四、悬挑脚手架阳角型钢搭设 - 11 -
  • 五、卸料平台 - 11 -
  • 第五章 脚手架的劳动力安排 - 13 -
  • 第六章 脚手架的检查与验收 - 13 -
  • 第七章 脚手架搭设安全技术措施 - 13 -
  • 一、技术保障措施 - 13 -
  • 二、质量保障措施 - 13 -
  • 三、安全保障措施 - 14 -
  • 四、普通钢管脚手架安全注意事项 - 14 -
  • 五、型钢悬挑卸料平台安全注意事项 - 15 -
  • 第八章 脚手架拆除安全技术措施 - 15 -
  • 第九章 脚手架计算书 - 17 -
  • 第一节 双排落地钢管脚手架 - 17 -
  • 一、脚手架搭设概况 - 17 -
  • 二、荷载 - 17 -
  • 三、大横杆的计算 - 17 -
  • 四、小横杆的计算 - 18 -
  • 五、扣件抗滑力的计算 - 19 -
  • 六、脚手架立杆荷载计算 - 20 -
  • 七、立杆的稳定性计算 - 21 -
  • 八、最大搭设高度的计算 - 21 -
  • 九、连墙件的计算 - 22 -
  • 十、立杆的 地基承载力计算 - 23 -
  • 第二节 悬挑脚手架 - 23 -
  • 一、脚手架搭设概况 - 23 -
  • 二、荷载 - 23 -
  • 三、大横杆的计算 - 24 -
  • 四、小横杆的计算 - 24 -
  • 五、扣件抗滑力的计算 - 24 -
  • 六、脚手架立杆荷载的计算 - 24 -
  • 七、立杆的稳定性计算 - 25 -
  • 八、连墙件的计算 - 26 -
  • 九、悬挑梁的受力计算 - 26 -
  • 十、悬挑梁的整体稳定性计算 - 28 -
  • 十一、拉绳的受力计算 - 28 -
  • 十二、拉绳的强度计算 - 28 -
  • 十三、钢丝拉绳的拉环强度计算 - 28 -
  • 十四、锚固段与楼板连接的计算 - 29 -
  • 第三节 悬挑脚手架阳角型钢 - 29 -
  • 一、阳角型钢构造 - 29 -
  • 二、荷载 - 29 -
  • 三、阳角型钢计算 - 30 -
  • 第四节 型钢悬挑卸料平台 - 32 -
  • 一、型钢悬挑卸料平台的设计及参数 - 32 -
  • 二、荷载 - 32 -
  • 三、次梁的验算 - 32 -
  • 四、主梁的验算 - 34 -
  • 五、钢丝拉绳的内力验算 - 36 -
  • 六、钢丝拉绳的强度验算 - 36 -
  • 七、钢丝拉绳拉环的强度验算 - 37 -

附件详情

包括一栋高层商住建筑,二栋多层及局部门。多层为6层,建筑高度18.95米,高层为地上18层,地下1层,其中底部二层为商业门面,上部为16层住宅建筑高度达53.3米。三栋楼的标准层层高都为2.7m。建筑总面积达23769.98平方米。
该项目1#栋、2、4#栋为砖混结构,3#栋为框剪结构,基础为独立基础或条形基础。


1、1#栋及2、4#栋为砖混多层结构,全选用双排落地式钢管脚手架,其中2、4#栋搭设最高高度为23.48m,1#栋搭设最高高度为23.85m。此外两栋楼均采用之字形斜道作为材料运输及人员上下的通道。
2、3#栋为框架剪力墙高层结构,考虑周材的周转、场地条件以及施工部署的要求,在一层至二层采用双排落地式钢管脚手架,搭设高度9m。三层至十层、十一层至建筑顶部采用型钢悬挑双排钢管脚手架分段搭设,搭设高度分别为21.6m、23.15m。
3、根据材料周转的要求,3#栋楼在九层和十四层分别设立了两道型钢悬挑卸料平台,卸料平台分别位于3-2轴与3-4轴、3-27轴至3-30轴之间(具体布置位置及设计见第四章第四条第1点)。
.............

附带

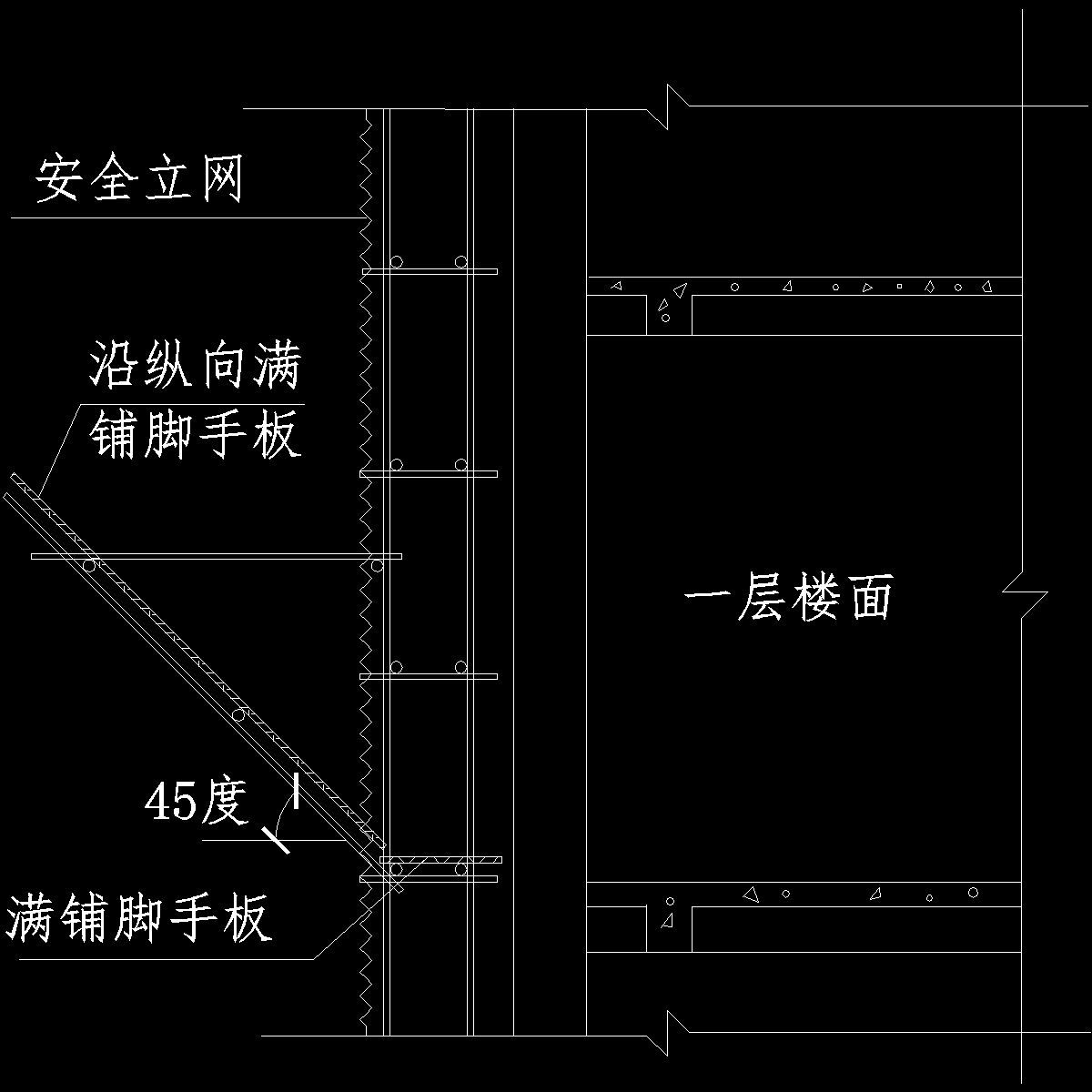

入口.DWG

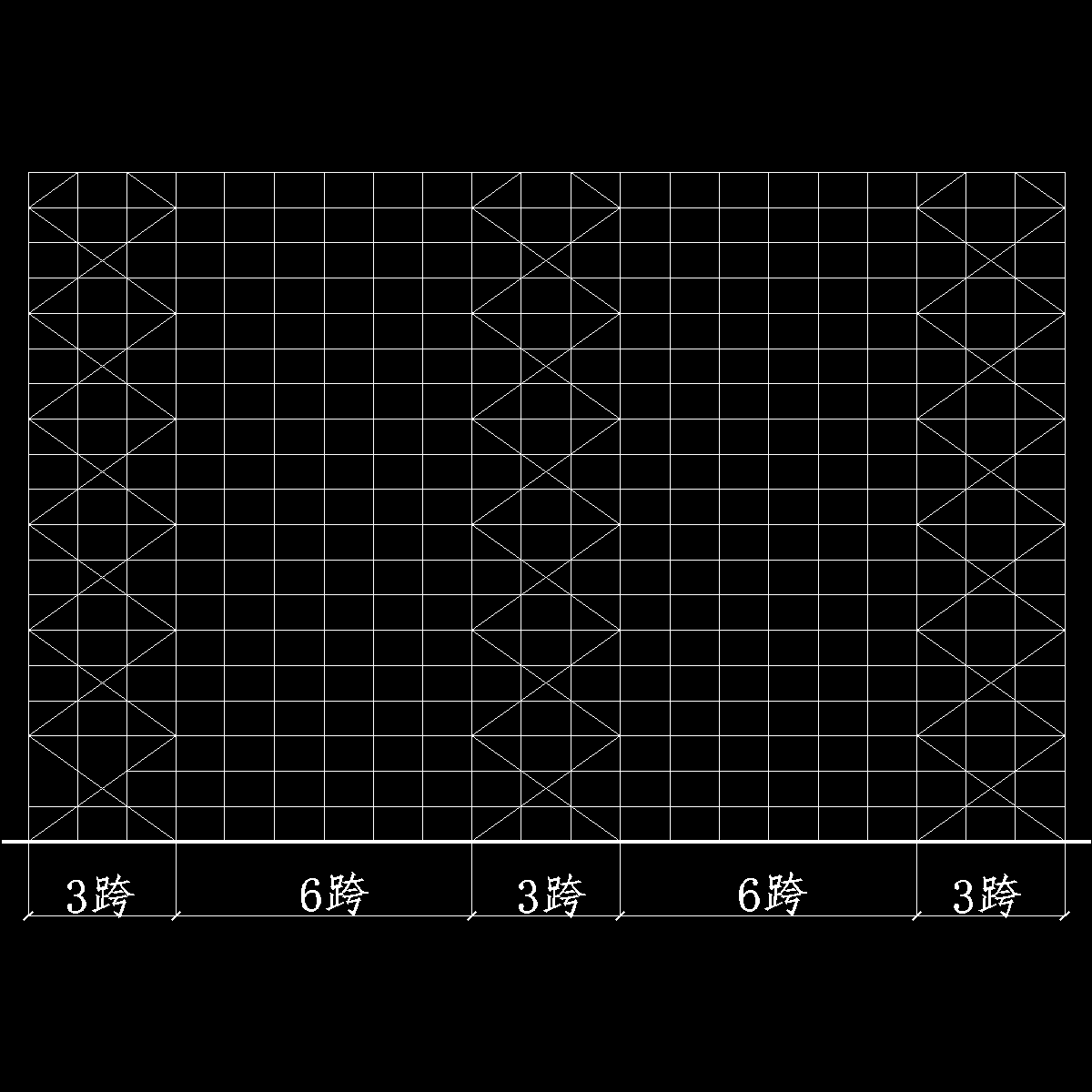

剪刀撑.DWG

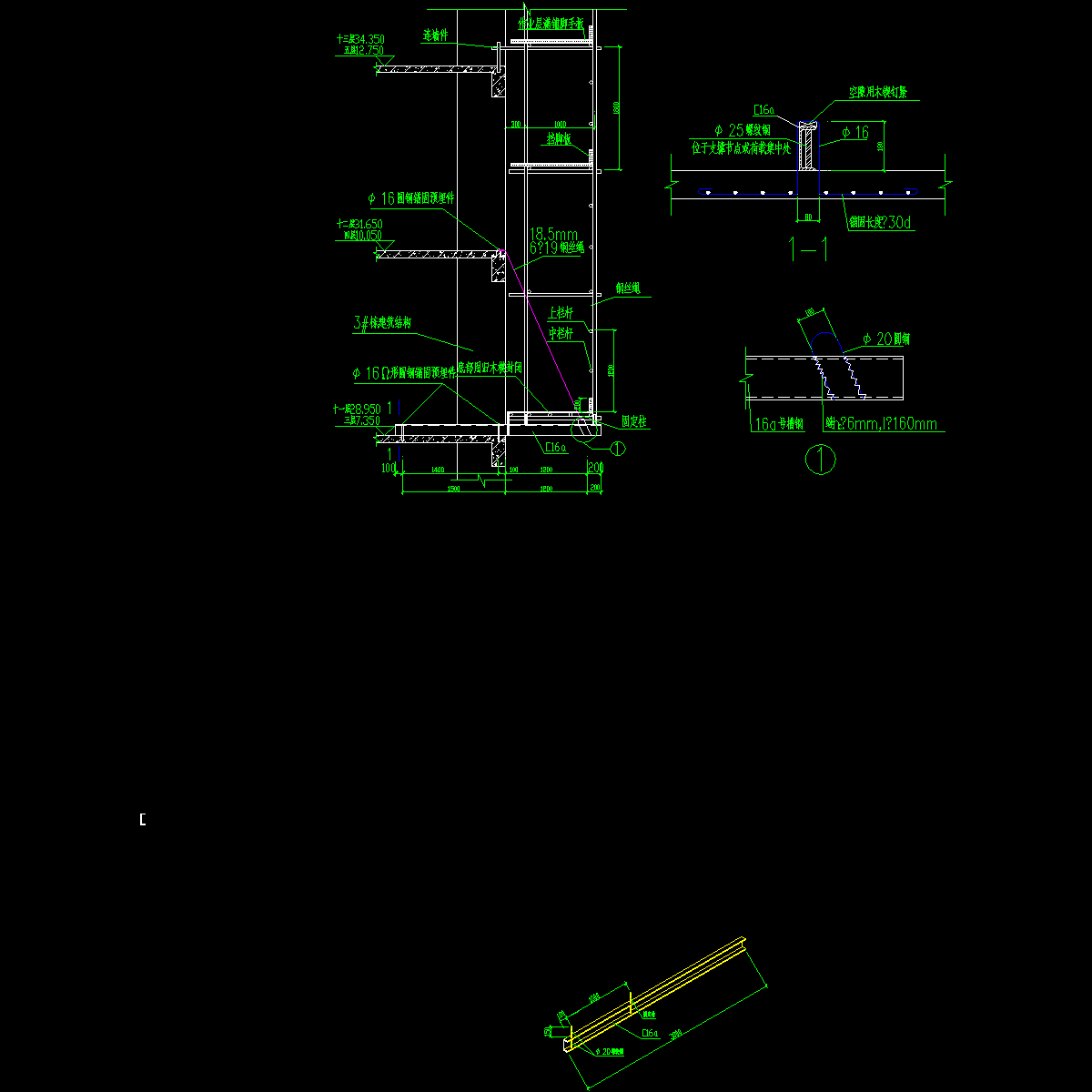

卸料平台.dwg
挡板.DWG

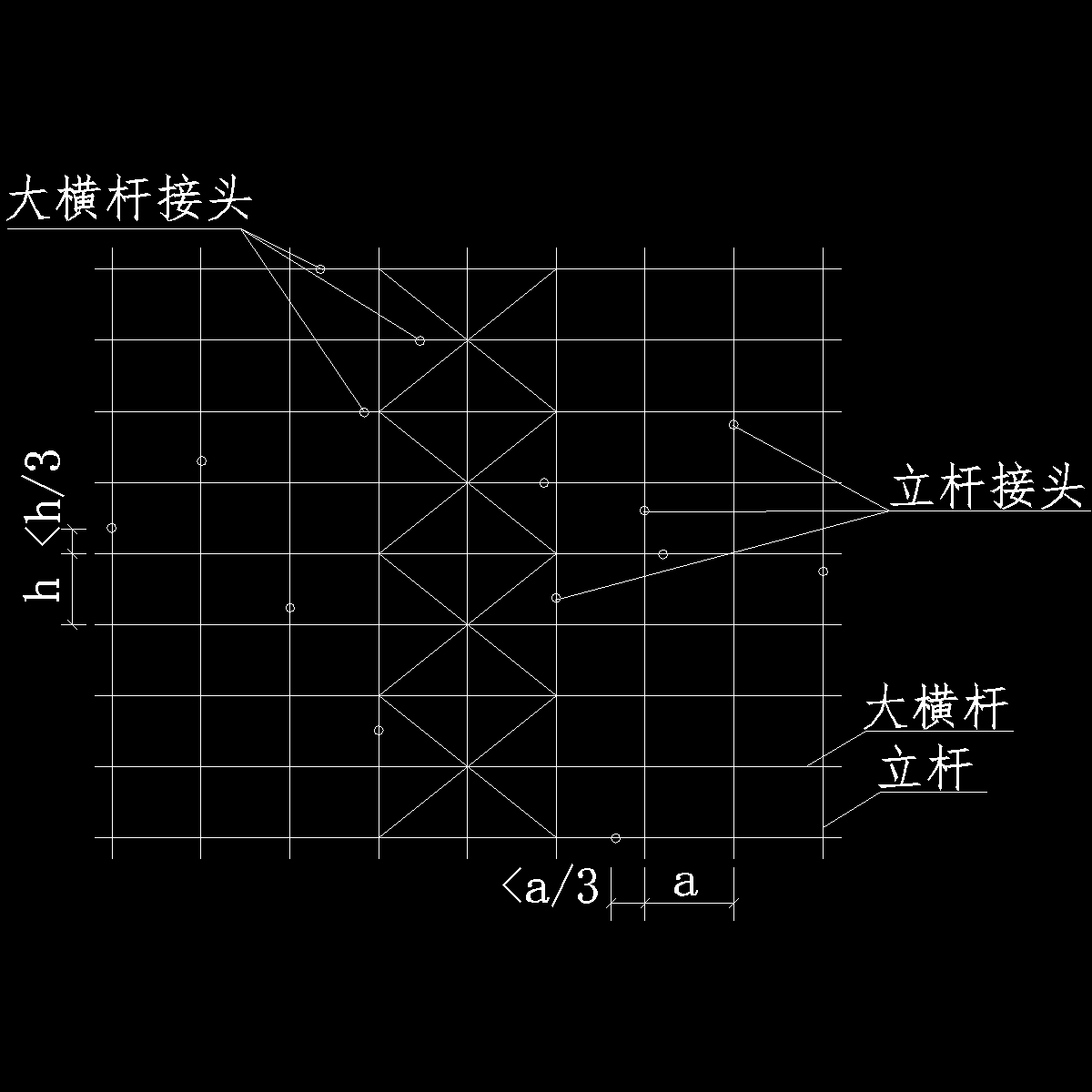

接头.DWG
脚手架.dwg

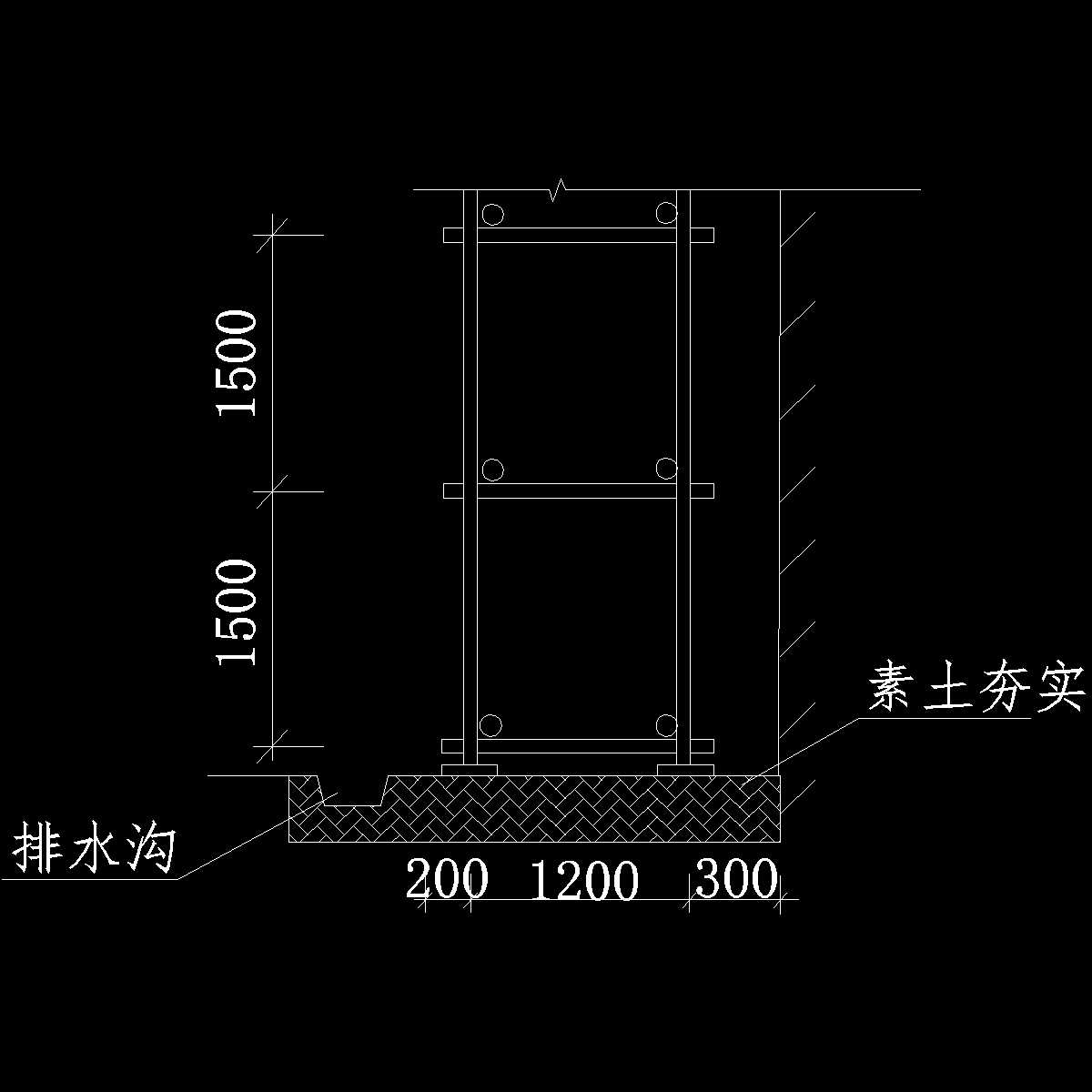

脚手架基础.DWG

20,共2.6万余字
