高层住宅楼给排水CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:机房排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 大样节点:卫生间

附件详情

邯郸某高层住宅楼给排水图纸
1. 该项目建于邯郸市,带有平时为储藏,战时为六级二等人员掩蔽所人防地下室的十一层住宅楼,建筑总面积:9058.61平方米。
2. 该项目依据建筑条件图,建设单位提供要求及下列现行国家规范、规程及进行单体建筑给排水专业施工图设计。
该资料主要包括生活给排水、消防及人防 等。
这份参考资料主要包括设计说明、给排水平面图、给排水系统图、空调冷凝水管系统图、消防给水系统图、人防给排水轴侧图 等,共12张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

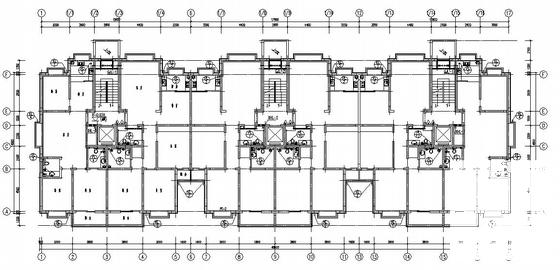

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

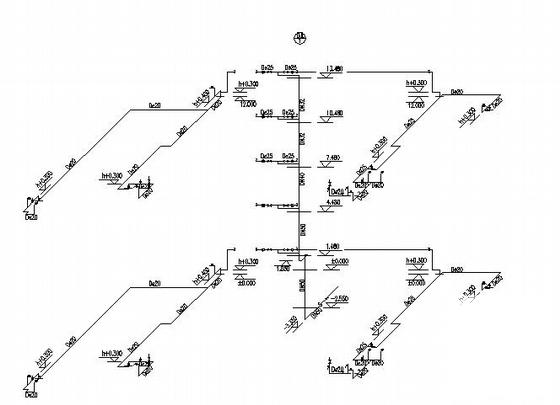

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

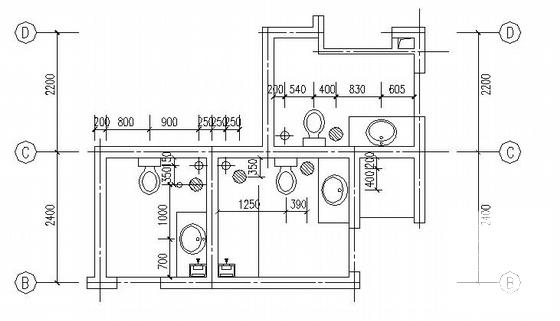

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
