6层活动中心给排水CAD大样图

附件详情

福建某活动中心给排水图纸
该项目为活动中心,地上六层,包括给水、排水、饮用水、雨水、冷凝排水及 消防系统 设计。
给水由某路市政给水管引进De160给水管。进水管分三路,一路供给办公,工、青、妇三部分各设置LXS-32水表(包括供给主楼及裙房);一路供给店铺,每间店铺设置LXS-15水表;一路供给消防,设置LXS-100消防专用水表,消防进水设置防污隔断阀组。
生活给水由郑和路市政生活给水管引进,进水管径为De160。进水管分三路,一路供给办公,工、青、妇三部分各设置LXS-32水表(包含裙房);一路供给店铺,每间店铺设置LXS-15水表;一路供给消防,设置LXS-100消防水表,消防进水管设置防污隔断阀组,进水管室外成环布置,上设两套室外消火栓。本楼最高日用水量23m3,最大时用水量5.6m3。
这份参考资料主要包括设计说明、给排水平面图、给排水系统图、卫生间给排水大样图、给排水总平面图、消火栓系统图、裙房给排水及冷凝排水系统图 等,共21张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

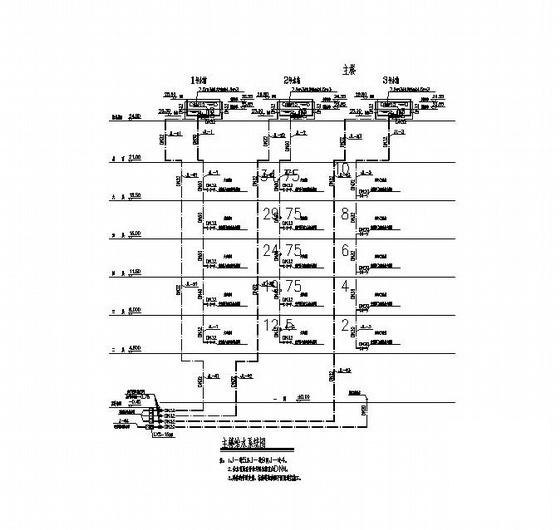

  • 给排水大样图 - 1
    给排水大样图 - 1

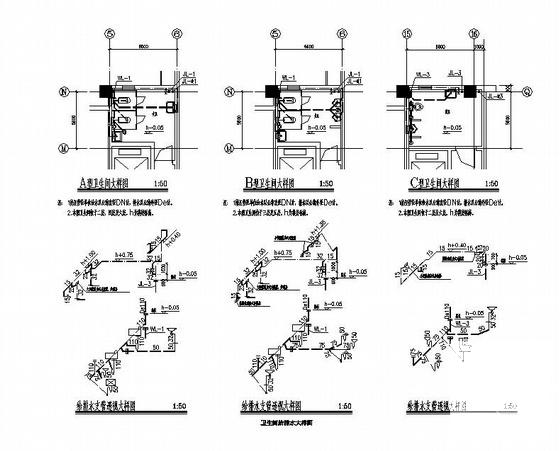

  • 给排水大样图 - 2
    给排水大样图 - 2

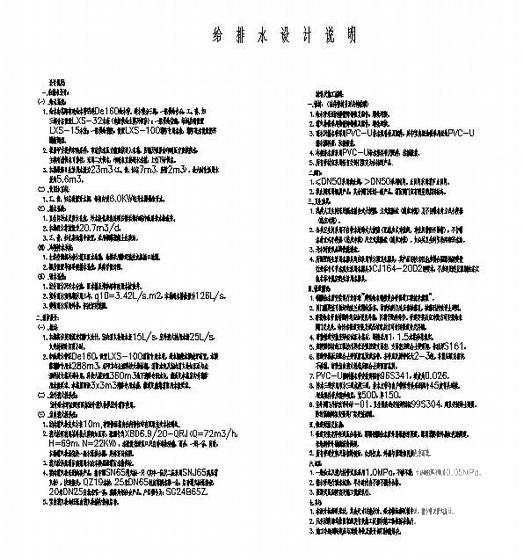

  • 给排水大样图 - 3
    给排水大样图 - 3

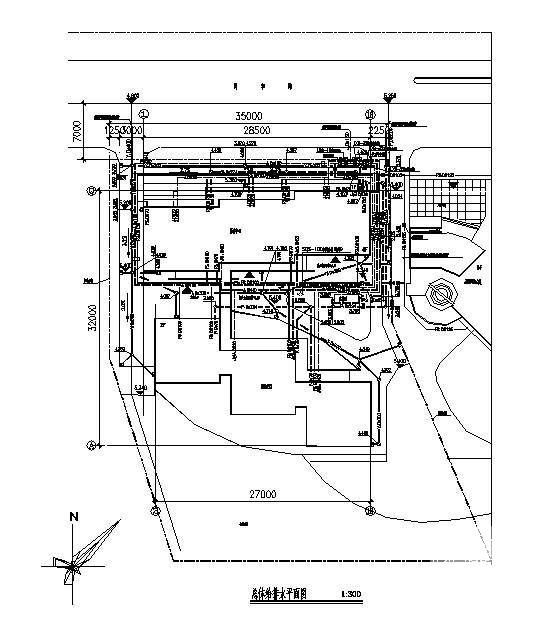

  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
