5层住宅楼给排水CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水

附件详情

该资料包括生活给排水系统、空调冷凝水系统以及灭火器配置。在本建筑周围120m范围内设置2套室外消火栓以供消防车取水满足该项目室外消防用水量的要求,室外消火栓距路边不应超过2米,距建筑物外墙不小于5米,距离水泵接合器15~40m。室外消火栓布置在外网设计时统一考虑。生活给水管来自市政管网供水,水表出户一户一表,采用PPR冷水管,专用配件热熔连接。排水管采用UPVC排水管,胶接。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

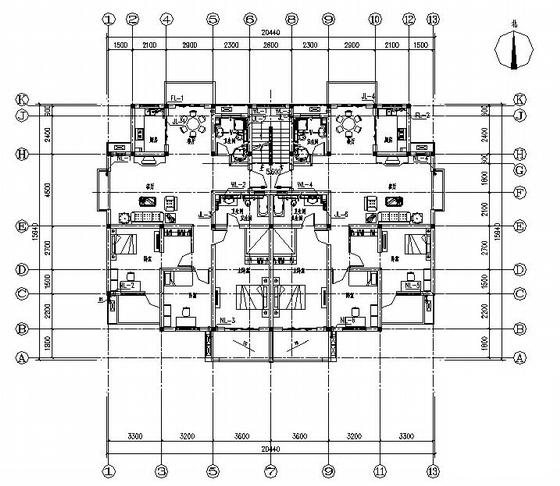

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

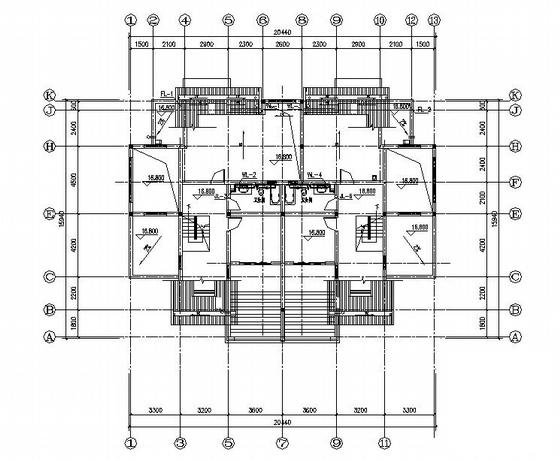

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

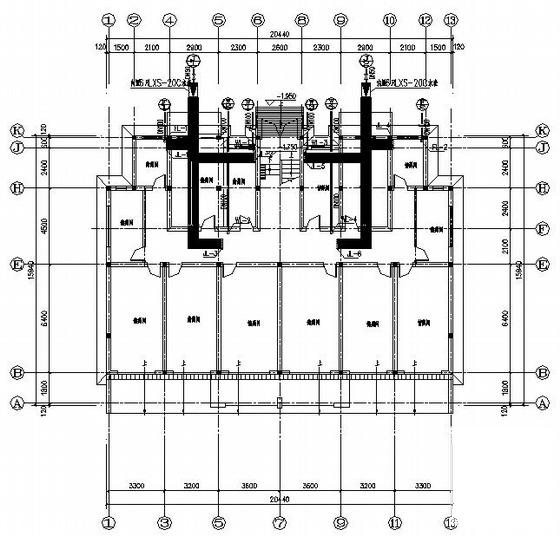

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3

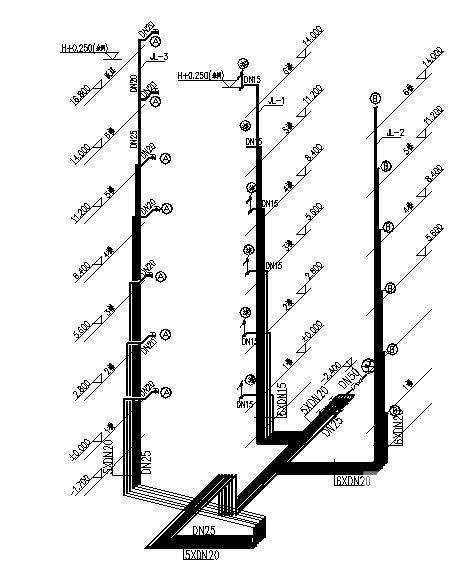

  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
