25层商业办公楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-3-1 14:25:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公建筑, 商业建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:43245.6平方米
  • 建筑高度:93.35m
  • 地上楼层:25层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 变频供水设备
  • 供水分区:更多
  • 污废水排水体制:合流
  • 设计内容:给水系统, 污水排水系统, 消火栓系统, 喷淋系统
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

某办公楼给排水图纸,工程主体25层,包括裙房商业、主楼办公组成。其中地下一层为汽车库,建筑高度:93.35m,总建筑面积地上为43245.6平方米,地下为5344.2平方米。

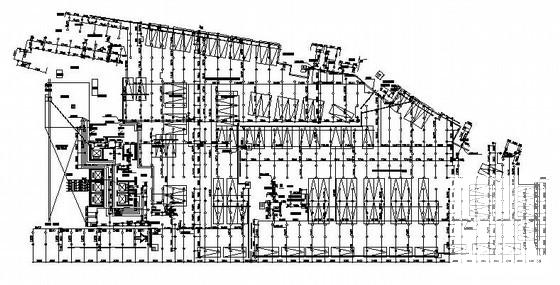

商业办公楼给排水 - 1
第 1 张图

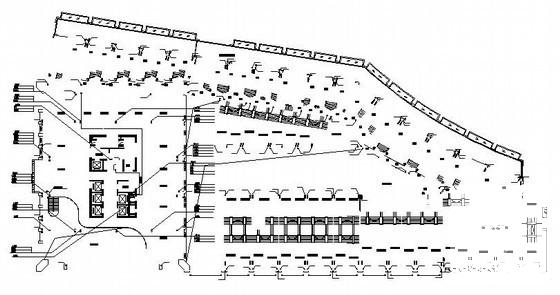

商业办公楼给排水 - 2
第 2 张图

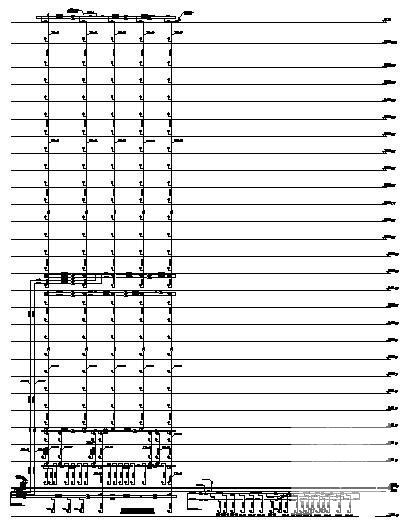

商业办公楼给排水 - 3
第 3 张图

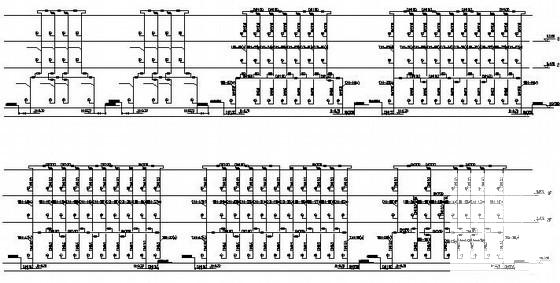

商业办公楼给排水 - 4
