3921平米多栋高层建筑地下通风设计施工CAD大样图

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：单层建筑
建筑设计面积：3921平方米
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：6张
设计年代：近代
节点大样：管道支吊架
项目所在地：浙江

附件详情

通风排烟施工图设计与施工说明
地下室排烟通风平面图
防护单元一送、排风口部大样图
防护单元一送、排风口部预埋套管大样

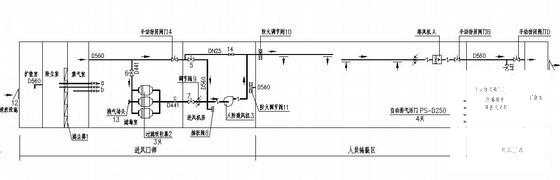

地下室通风进排风系统流程图

附件详情

项目概要：本建筑为多层住宅。地下室：建筑面积3921平方米,防火设计的建筑分类为一类；其耐火等级为，地下汽车库停车数为69辆，车库类别为三类。本建筑最高为二类高层住宅建筑。
设计内容：本专业设计内容包括战时清洁式通风、滤毒式通风、清洁式通风、滤毒式通风、隔绝式通风......
排烟：地下车库采用通风换气与机械排烟合用，排烟量和通风量以换气次数6次/小时计，坡道自然补给新风或机械送风，送风量不小于排烟量的一半......

，图纸共6张。
