33层住宅小区全套通风设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22~33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:84张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房,人防
  • 节点大样:管道支吊架
  • 项目所在地:江苏

附件详情

  • 通风设计施工说明
  • 战时通风设计施工说明
  • 设备表及图例
  • 通风防烟平面图
  • 正压送风系统风口安装示意图
  • 地下一层通风平面图
  • 地下一层通风平面图(战时)
  • 平时通风机房详图
  • 战时通风机房详图
  • 安装预埋设备大样图

附件详情

稿件为江苏常州某住宅小区通风防排烟全套设计施工图纸,包括人防地下室通风设计;小区共35栋楼,地上22~33层,地下1层。

,图纸共84张。

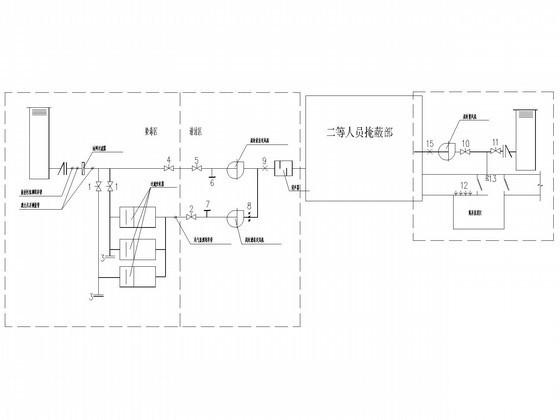

战时通风系统原理图

战详图

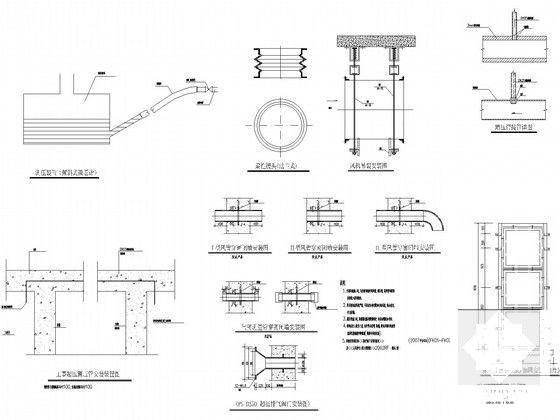

安装预埋设备大样图

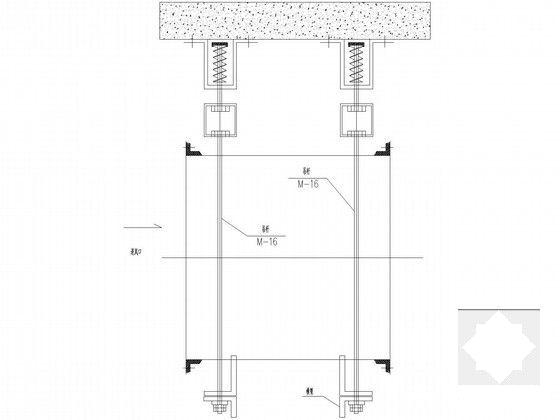

风机吊装安装图

平时通风机房详图

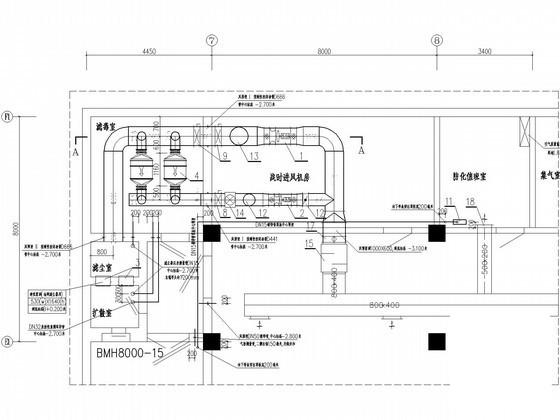

战时机房详图

战时通风局部平面

正压送风系统风口安装示意图

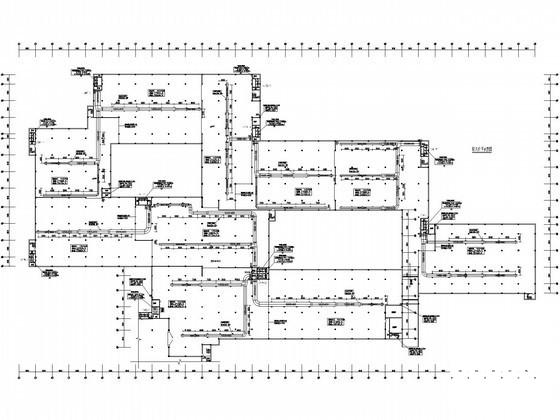

通风平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小区住宅设计 - 1
    小区住宅设计 - 1
  • 小区住宅设计 - 2
    小区住宅设计 - 2
  • 小区住宅设计 - 3
    小区住宅设计 - 3
  • 小区住宅设计 - 4
    小区住宅设计 - 4
  • 小区住宅设计 - 5
    小区住宅设计 - 5
  • 小区住宅设计 - 6
    小区住宅设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
