城市8层委党校综合教研楼通风空调CAD施工图纸

附件详情

该附件为某市委党校综合教研楼通风空调图，包括机房设计和综合教研楼空调通风设计两部分。

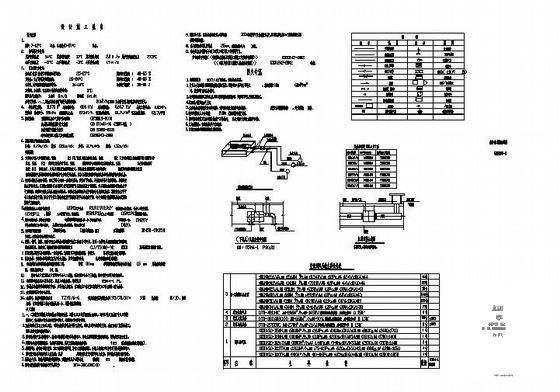

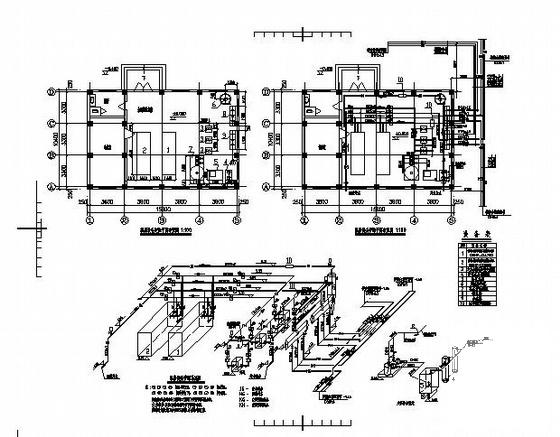

本机房选择满液式水源热泵机组两台。

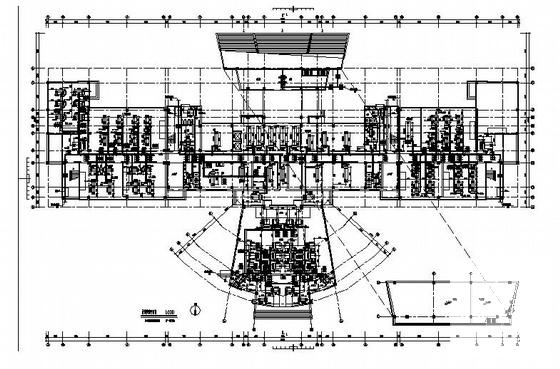

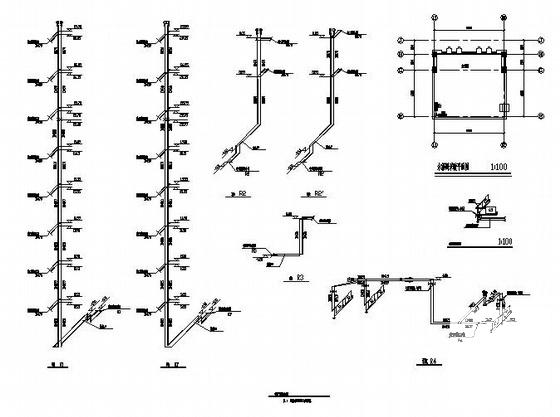

本单体共设六个空调系统。系统R1 R1‘负担八层主体的负荷，系统R2 R2‘各负担主体东西两侧二层群房的负荷，系统R3负担首层报告厅负荷，系统R4负担地下水泵房和设备间的负荷。系统R2 R2‘的各教室与系统R3 的报告厅，采用风机盘管加新风的方式，风机盘管负担房间冷热负荷与40%的新风负荷，设置在教室内的新风换气机通过热回收负担剩余部分的新风负荷。其余各系统和房间均由风机盘管负担所有冷热负荷。
