2万平地下车库消防水施CAD施工图纸(气体灭火)

  • 附件设计说明:无
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:23339平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 地下室用途:车库
  • 项目所在地:安徽

附件详情

  • 喷淋平面图
  • 给排水平面图
  • 生活给水系统原理图
  • 室内消火栓给水系统原理图
  • 喷淋给水系统原理图
  • 压力废水排水系统图
  • 消防泵房给排水 平面布置图
  • 喷淋管道系统图
  • 消火栓管道系统图
  • 单瓶组柜式七氟丙烷灭火装置示意图

附件详情

地下车库总建筑面积23339m2,设计内容:室内外给水排水系统,室内外消防给水系统和灭火器设计。
,共12张

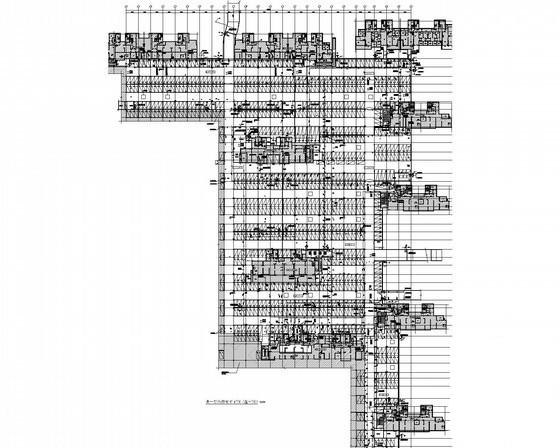

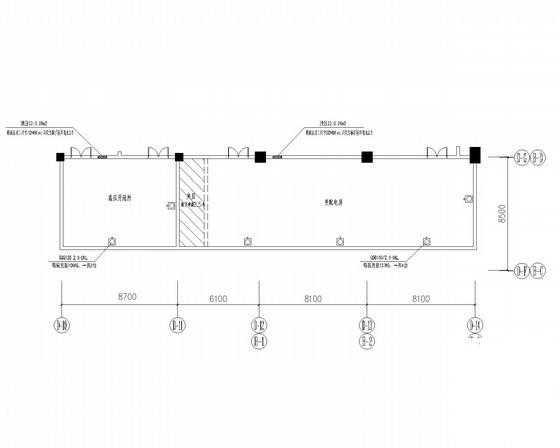

气体灭火系统平面图

生活给水系统原理图

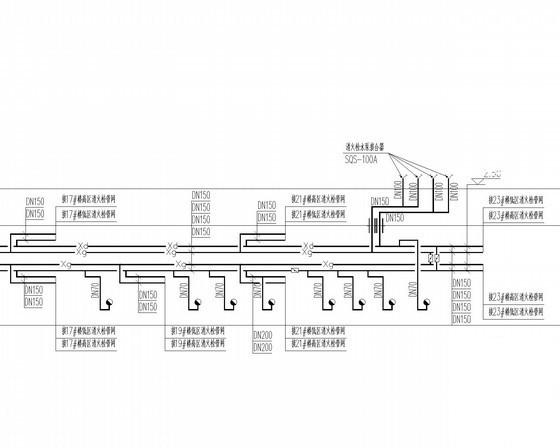

室内消火栓给水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库防水施工 - 1
    地下车库防水施工 - 1
  • 地下车库防水施工 - 2
    地下车库防水施工 - 2
  • 地下车库防水施工 - 3
    地下车库防水施工 - 3
  • 地下车库防水施工 - 4
    地下车库防水施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
