20000平地下1层框架结构车库结构施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是天津小区整个地下车库项目,总建筑设计面积:20000平方米,顶板上皮覆土厚度:1.2米,局部1.5米;抗震设防烈度为7度,试桩均采用钻孔灌注桩,基础设计等级为甲级。
该资料包含:结构施工图设计总说明,桩位平面图,底、顶板结构平面图,墙、柱、梁结构平面图,汽车坡道详图,自行车坡道详图, 楼梯详图 、地库台阶详图,节点详图等共计11张图。
分享投稿时间:近几年3月。

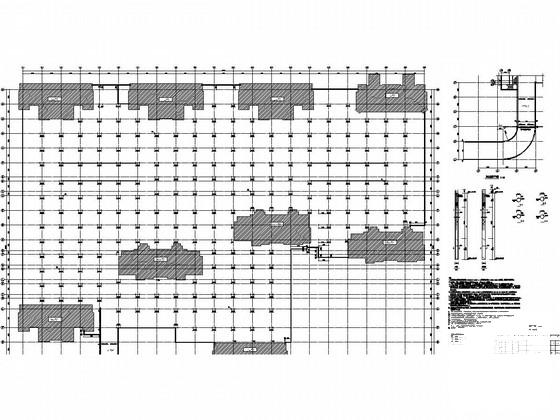

底板结构平面图

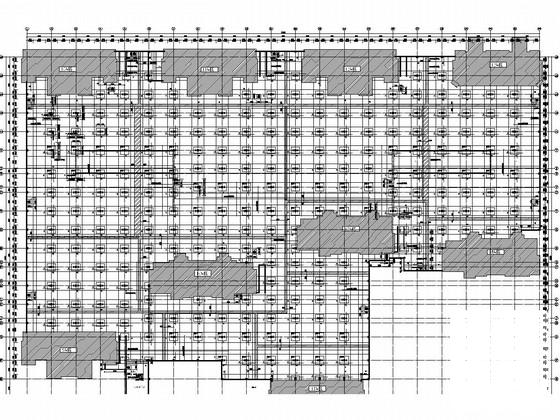

墙、柱、梁结构平面图

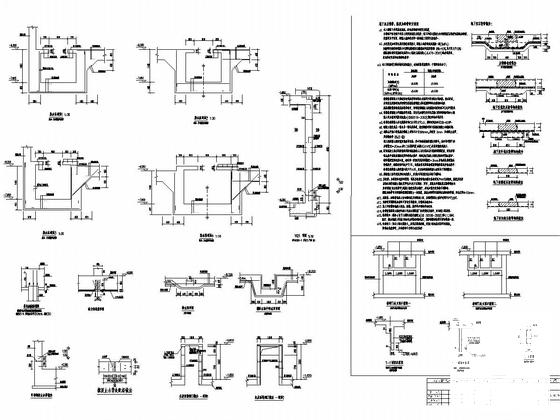

节点详图

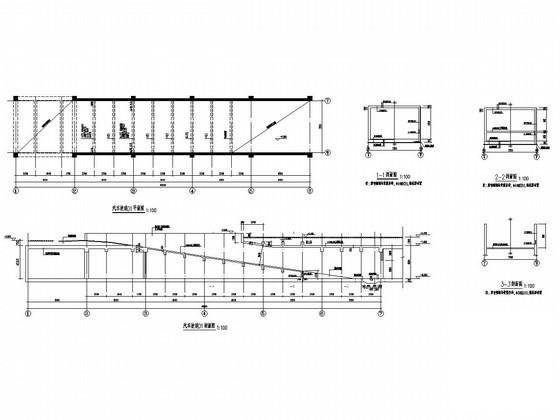

汽车坡道剖面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 20000平地下1层框架结构车库结构施工CAD图纸 - 1
    第 1 张图
  • 20000平地下1层框架结构车库结构施工CAD图纸 - 2
    第 2 张图
  • 20000平地下1层框架结构车库结构施工CAD图纸 - 3
    第 3 张图
  • 20000平地下1层框架结构车库结构施工CAD图纸 - 4
    第 4 张图

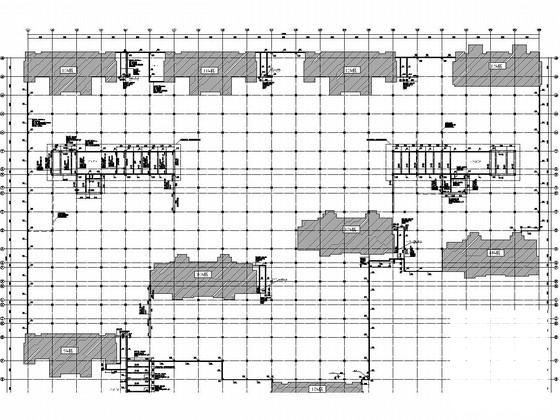

  • 20000平地下1层框架结构车库结构施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
