4万平方米4层商场自喷系统设计施工CAD图纸

  • 建筑类别:商业
  • 建筑地上层数:4层
  • 供水方式:市政供水
  • 供水分区:无
  • 设计内容:自动喷水
  • 设置场所火灾危险等级:中危险级Ⅱ级

附件详情

设计参数:火灾危险等级按中危险等级II级考虑。
设计喷水强度:8L/min/m2;设计流量 28L/S.
设计作用面积 :160m2;
火灾延续时间为1小时。
消防管道均采用热镀锌钢管。当管径不超过100mm时,采用丝扣连接或卡箍连接;当管径超过100mm时,采用法兰连接或卡箍连接。连接后,均不得减小管道的通水横断面面积。
消防管道上的阀门均应有明显的启闭标志。管道穿越建筑物顶棚、楼板、墙壁和基础时应预留孔洞,或预埋防水套管,管道安装完后用1:2.5水泥砂浆填塞洞口,做到不渗漏,
管道安装严防任何杂物直入或存留于自动喷水灭火管道和室内外给水管网。
配水管变径、喷头与管网连接时,必须采用异径管件,严禁使用补芯。
.自动喷水灭火系统配水管网的吊架设置还应满足下述要求:吊架与喷头距离不宜小于30cm,与末端喷头距离不宜大于75cm ;相邻两喷头间的管段上至少应设一个吊架,当喷头间距小于1.8m时,可隔断设置。

4万平方米商场自喷系统设计施工图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

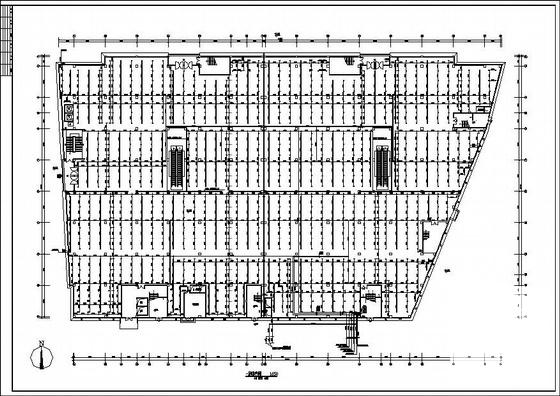

  • 平方设计图纸 - 1
    平方设计图纸 - 1

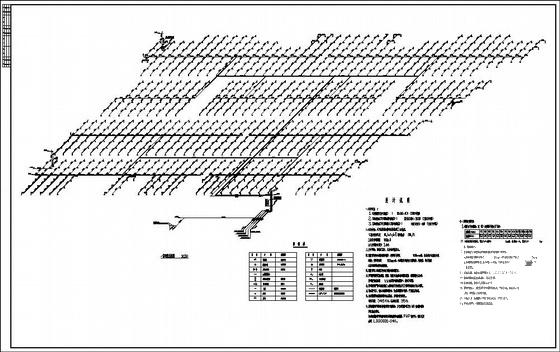

  • 平方设计图纸 - 2
