9553平米小区地上18层住宅楼给排水全套CAD施工大样图

附件详情

建筑面积为9553平方米，建筑高度52.80m。建筑层数十八层（地下一层）。该资料范围包括室内的给水排水、消防等管道系统及小型给水排水构筑物。
上市政给水管网供水压力为0.35MPa（标高47.50米）。

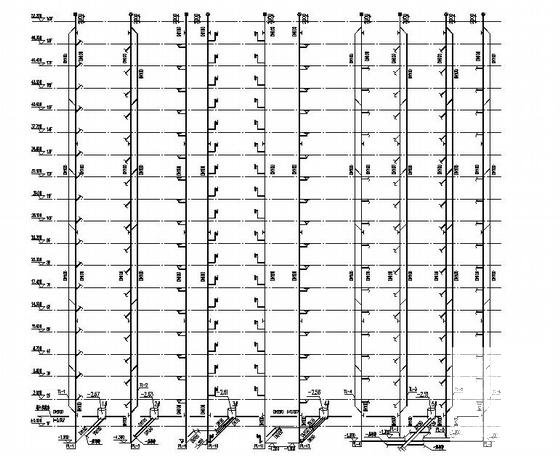

生活给水：1~7层为低区，由市政给水管网直接供水；
8~18层为高区，由生活变频加压设备加压供水，8~9层采用支管减压；
该项目雨、污采用分流制。污废水重力自流排入室外污水管。
室内消火栓用水量为20L/s，室外消防水量为15L/s。
