4层广场综合楼空调CAD施工图纸（设计说明）
- 设计详细说明：有
- 建筑类别：办公,商业
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计内容：空调
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,全水系统
- 项目所在地：河北
附件详情
该项目共四层，为办公室、营业厅综合楼，冷热源:采用离心式水冷机组.夏季供7/12°C 冷水,供夏季室内降温;冬季,采用锅炉供热通过换热器供60/50°C热水,供室内取暖.办公室采用风机盘管,营业厅采用空气处理机组.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

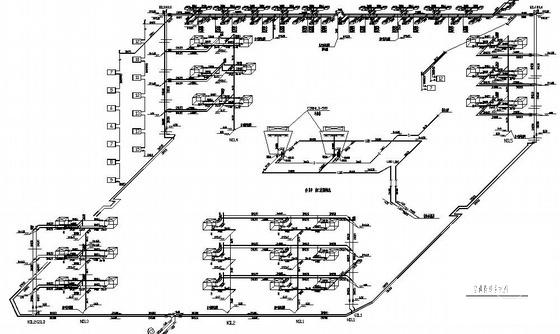

综合楼空调设计图纸 - 1 -

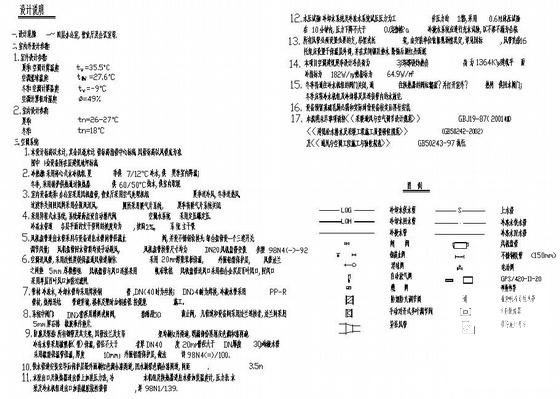

综合楼空调设计图纸 - 2 -

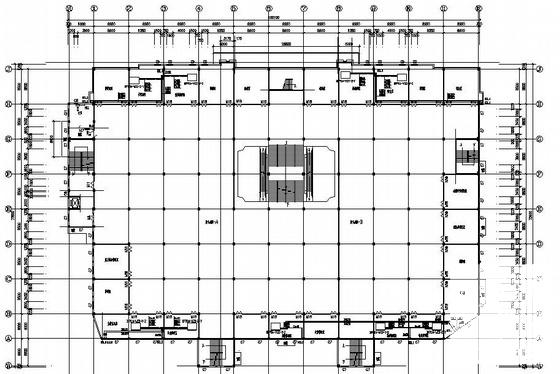

综合楼空调设计图纸 - 3 -

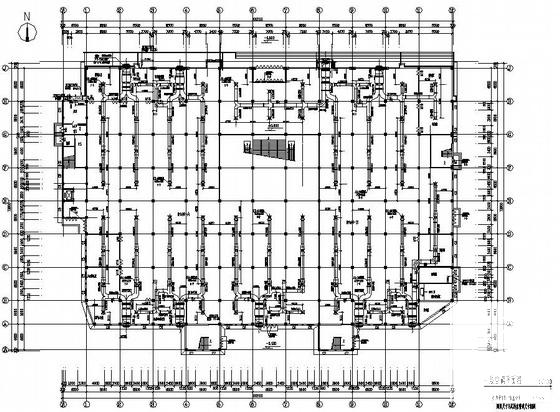

综合楼空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
