73700平米超高层甲级写字楼暖通全系统设计施工CAD图纸(冷热源设计、42层)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:73700平方米
  • 地上层数:42层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 全空气系统:单风道
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风,其他
  • 节点大样:集分水器,水泵,风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目所在地:甘肃

一、项目概要:
该项目位于甘肃省,是一个知名商业集团超高层甲级写字楼建筑项目,地上42层,地下2层,总高度180米,为超高层建筑。地下二层为设备用房及车库等;一层为大堂,层高5.7米;二层为大堂上空,层高5.1米;三至五层为酒楼,层高5.1米;六至四十二层为办公,层高4米。其中第14和第28层为避难层,标高分别为58.100和115.200米,层高均为5.1米。总建筑面积约为7.37万平方米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,空调制冷原理图,空调水系统图,防排烟系统图,通风、空调风系统系统图,空调水系统平面图,通风、防排烟、空调风系统平面图,制冷机房、换热站设备、基础平面布置图,制冷机房、换热站详图,换热站详图,空调机房详图等...

二、空调系统:
1.冷热源:采用水冷冷水离心机组,市政热源...
2.风系统:采用风机盘管加新风系统,一次回风全空气空调系统,热回收式新风机组...
3.水系统:采用一次泵变流量系统。负荷侧采用二管制异程式系统...

三、通风防排烟系统:
通风系统:
1.电梯间、生活水泵房、消防水泵房、制冷机房、换热站、变电所、柴油发电室、厕所等均设平时通风系统。其排风量见三、2条。
2.上述位于地下部分的机房设置送排风系统。
3.在每层的每个卫生间内均设排气扇,排至竖风道,竖风道排至屋顶设置排风机,排风机与相应排气扇连锁运行。排气扇自带止回装置...
防排烟系统:
项目核心筒共设有二个防烟楼梯间和一个合用前室。防烟楼梯间、合用前室设机械加压送风系统。每个防烟楼梯间的机械加压送风系统共分四段设置。地下部分为单独一个系统,加压送风机设在屋顶...

图纸展示:

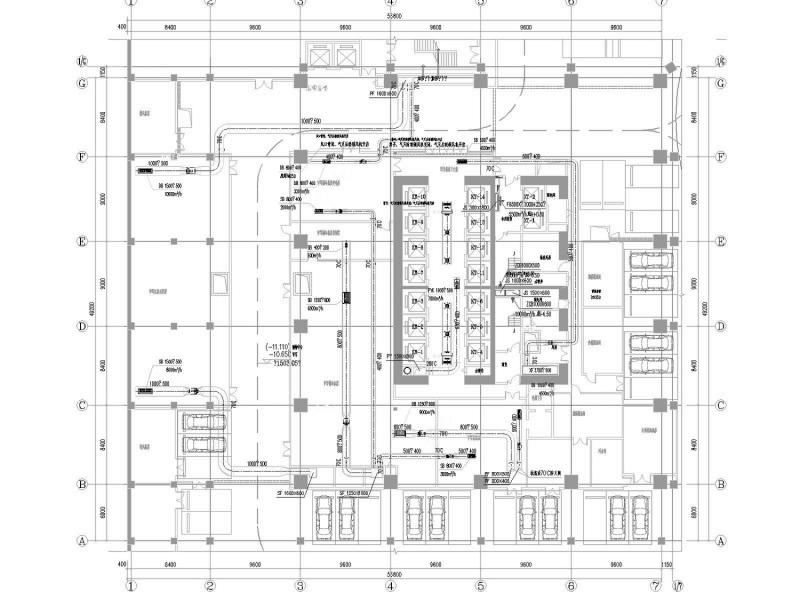

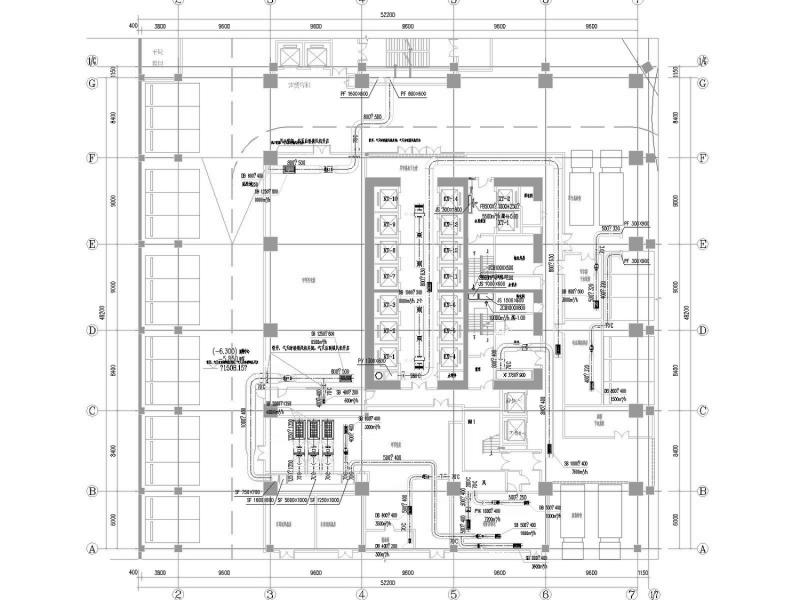

地下二层通风、防排烟、空调风系统平面图

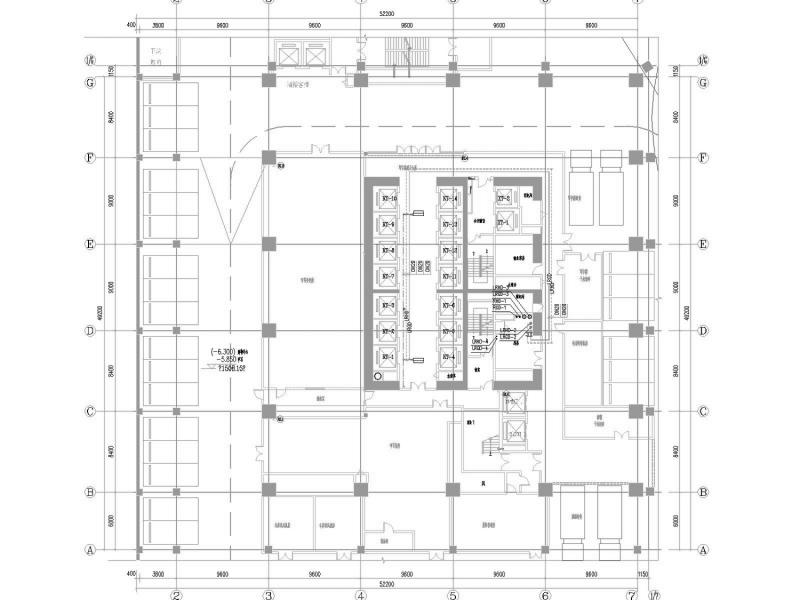

地下二层空调水系统平面图

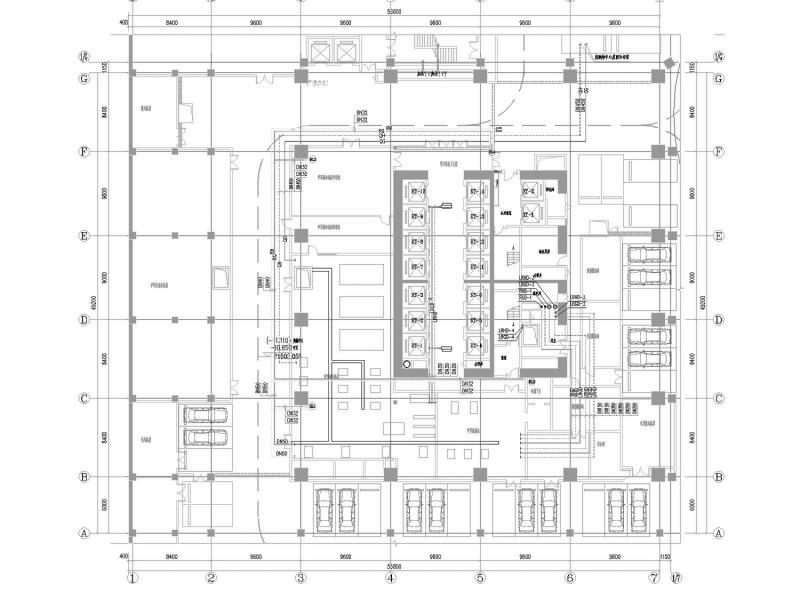

地下一层通风、防排烟、空调风系统平面图
地下一层空调水系统平面图

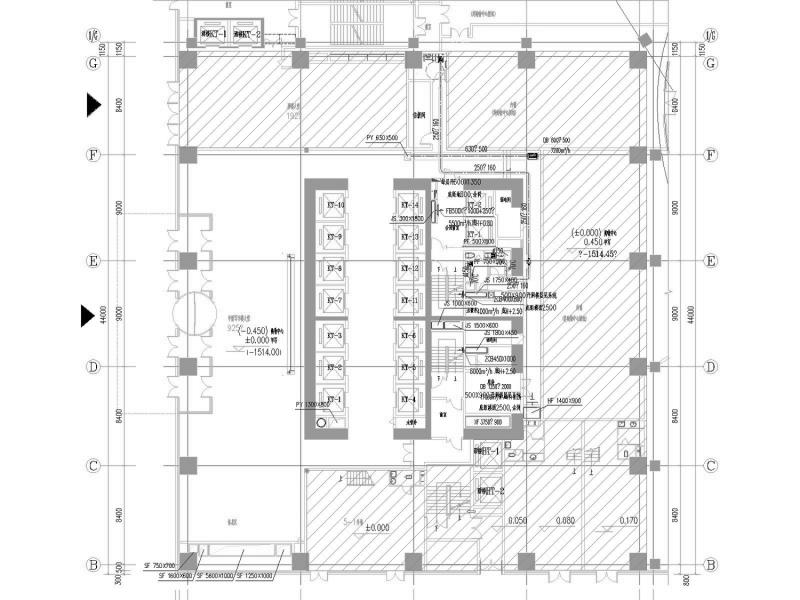

首层通风、防排烟、空调风系统平面图
空调制冷原理图
