9层带局部转换层的框架剪力墙结构住宅楼结构施工CAD大样图

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑地上层数：9层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.40kN/平方米
参考图纸：13张
设计年代：近代

附件详情

该项目是带局部转换层的框架—剪力墙的住宅楼，地上9层，转换层在1层，该项目采用预应力高强混凝土管桩(PHC桩)基础，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含：结设计总说明，预应力管桩设计说明，桩基及承台平面布置图，地梁布置图，剪力墙柱布置图，梁、板配筋图，墙身大样图等共计13张图。
分享投稿时间：近几年

基础顶~2.160剪力墙柱布置图

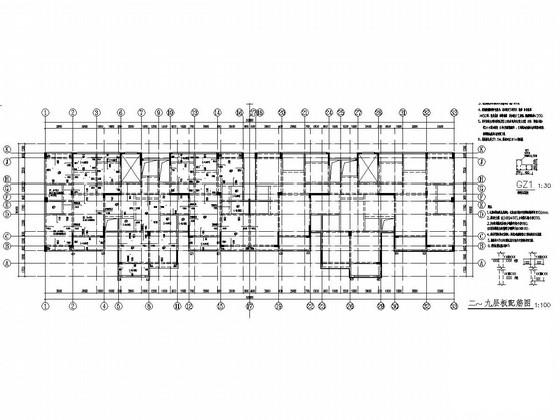

二~九层板配筋图

墙身大样图

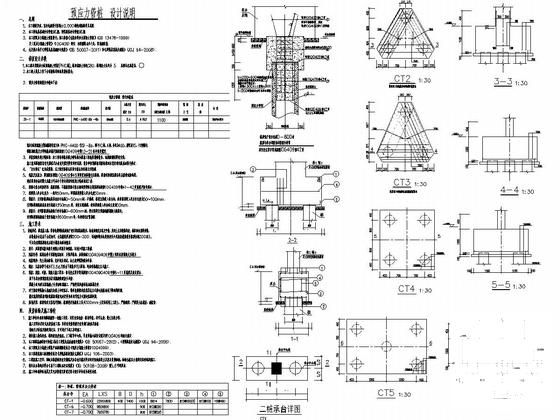

预应力管桩设计说明

二~九层梁配筋图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
