9层带局部转换层框架剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目位于德安市,为住宅楼,采用带局部转换层的框架—剪力墙结构体系,转换层所在层:1层,地上9层,,不设置地下室;建筑总高度(室外地面至大屋面)为27.540米,A级高度高层建筑。该项目采用预应力高强混凝土管桩(PHC桩),桩身混凝土等级C80,基础设计等级为丙级。抗震设防烈度为6度。

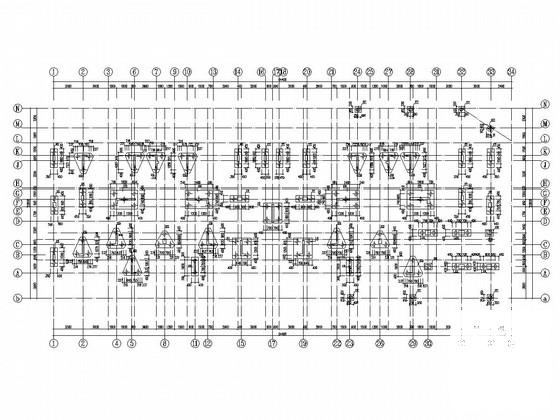

该资料包含:结构设计总说明,预应力管桩设计说明,桩基及承台 平面布置图 ,地梁布置图,剪力墙柱布置图,各层梁配筋图,板配筋图,墙身大样图, 楼梯详图 等共计21张。
分享投稿时间:近几年。

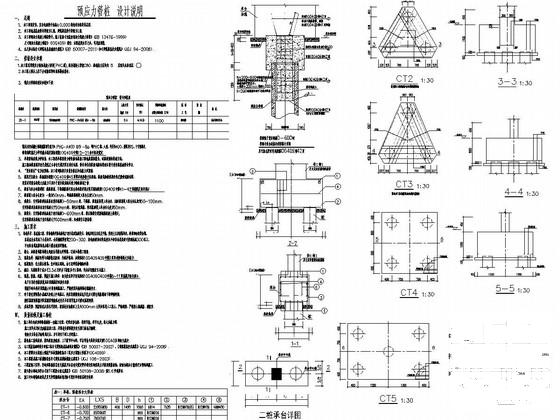

预应力管桩设计说明

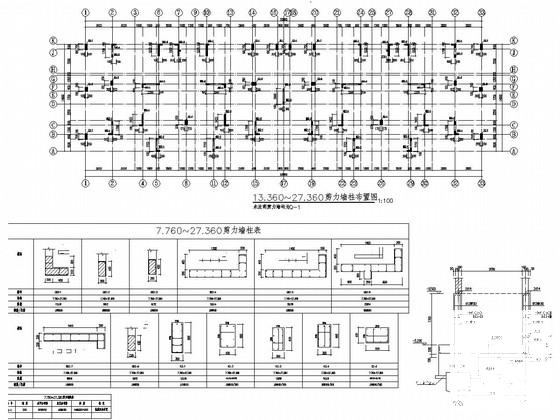

7.760~27.360剪力墙柱布置图

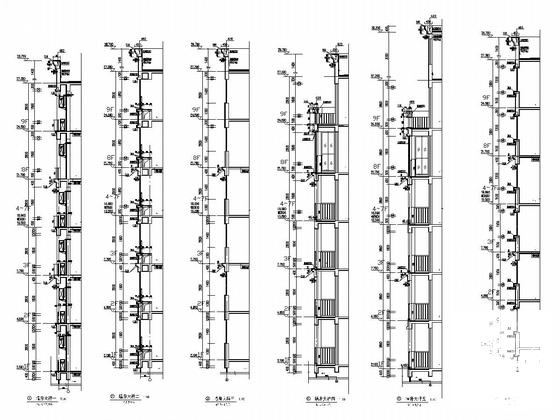

墙身大样图

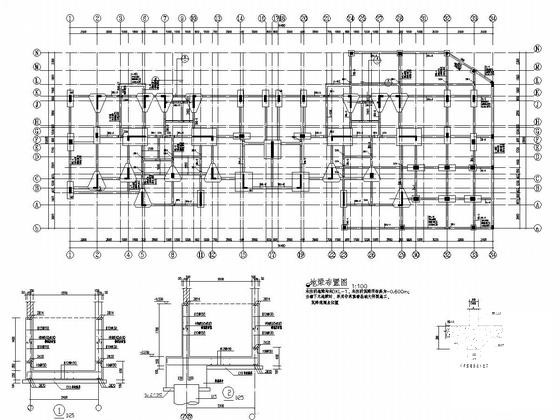

地梁布置图

二~九层梁、板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构转换层施工 - 1
    结构转换层施工 - 1
  • 结构转换层施工 - 2
    结构转换层施工 - 2
  • 结构转换层施工 - 3
    结构转换层施工 - 3
  • 结构转换层施工 - 4
    结构转换层施工 - 4
  • 结构转换层施工 - 5
    结构转换层施工 - 5
  • 结构转换层施工 - 6
    结构转换层施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
