18层住宅楼给排水全套CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 生活供水设计:生活给水系统,直饮水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统
  • 供水设备:高位水箱,稳压泵
  • 供水方式:市政供水,变频供水
  • 供水分区:三区
  • 雨水重现期:50年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,设备房布置
  • 热水供应方式:开式热水供应

附件详情

  • 1.设计说明及图例(一)、(二)、(三)
  • 2.主要设备表
  • 3.生活给水及冷却循环水补水
  • 4.中水回用水及直饮水系统原理图
  • 5.消火栓给水系统原理图
  • 6.自动喷水给水系统原理图
  • 7.排水系统原理图
  • 8.雨水系统原理图
  • 9.地下三层给水排水平面图
  • 10.地下二层给水排水平面图
  • 11.地下一层给水排水平面图
  • 12.一层给水排水平面图
  • 13.二层给水排水平面图
  • 14.三层给水排水平面图
  • 15.四层给水排水平面图
  • 16.五层给水排水平面图
  • 17.六层给水排水平面图
  • 18.七层至十层给水排水平面图
  • 19.十一层至十四层给水排水平面图
  • 20.十五层至十七层给水排水平面图
  • 21.十八层、75.9平面给水排水平面图
  • 22.地下一层核心筒层给水排水设计图
  • 23.二至十层核心筒层给水排水设计图
  • 24.十一至十七层核心筒层给水排水设计图
  • 25.十八层核心筒层给水排水设计图
  • 26.地下二层消防给水平面图(一)(二)
  • 27.一层消防给水平面图
  • 28.二层消防给水平面图
  • 29.三层消防给水平面图
  • 30.四层消防给水平面图
  • 31.五层消防给水平面图(一)(二)
  • 32.六层消防给水平面图(一)(二)
  • 33.七至十层消防给水平面图
  • 34.十一至十四层消防给水平面图
  • 35.十五至十七层消防给水平面图
  • 36.十八层消防给水平面图
  • 37.平面消防给水平面图
  • 38.地下一层给水设备 平面布置图
  • 39.给水站房给水排水设计图
  • 40.中水站房给水排水设计图
  • 41.消防泵房给水排水设计图
  • 42.高位水箱间给水排水设计图
  • 43.屋顶冷却塔给水排水设计图
  • 设计计算书

附件详情

该项目是一栋高程住宅楼给排水项目,建筑层数为地上十八层,地下三层,建筑高度为75.9米;设计范围:给水系统、排水系统、消防给水系统、喷淋系统、雨水系统、直饮水系统、中水回用系统等;
,共计54张图纸;

2

3

地下一层给水设备平面布置图

地下一层给水设备平面布置图

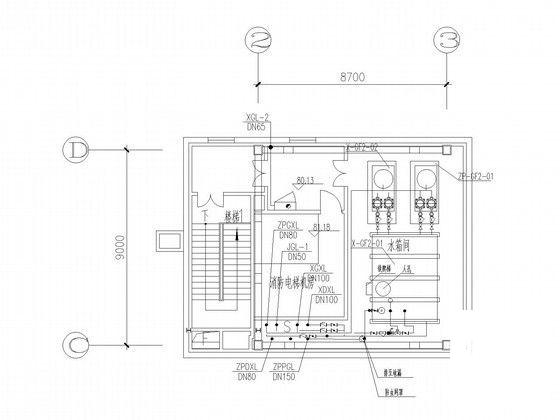

高位水箱间给水排水平面图

高位水箱间给水排水平面图

排水系统原理图

排水系统原理图

消火栓系统原理图

消火栓系统原理图

自动喷淋系统图

自动喷淋系统图

4

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

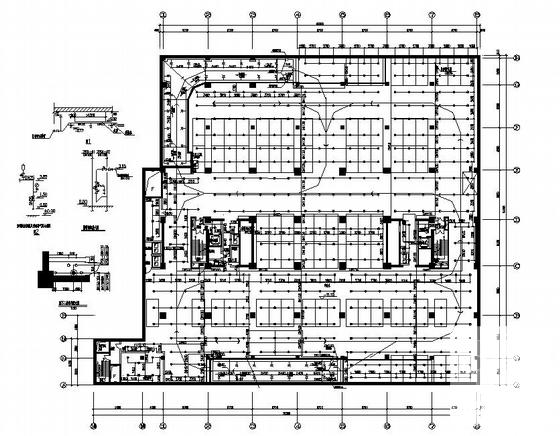

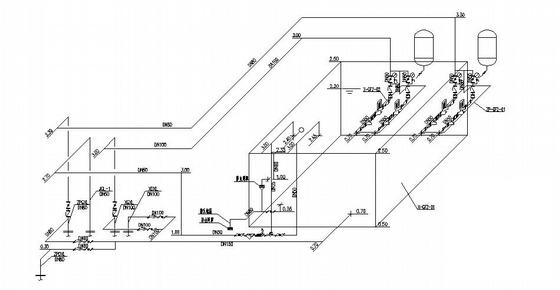

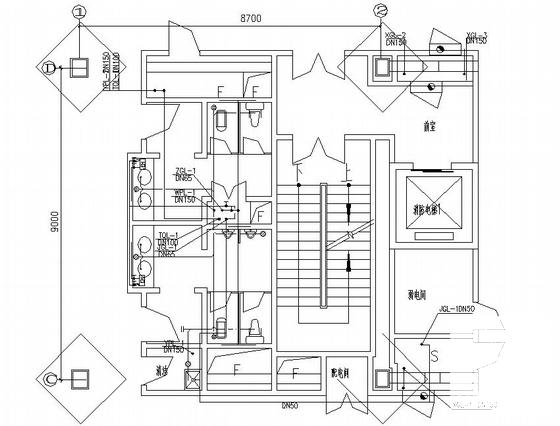

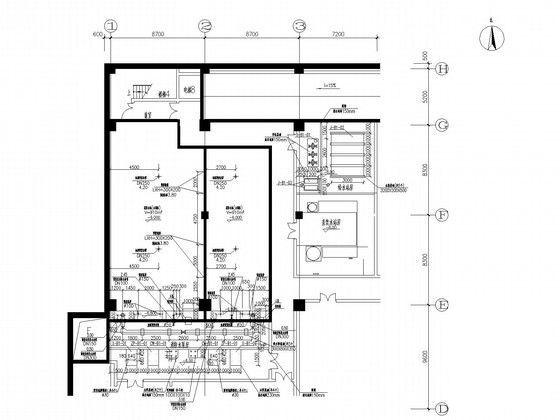

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1
  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2
  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
  • 住宅楼给排水施工图 - 5
    住宅楼给排水施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
