地上3层框架结构体育楼结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:其他
  • 参考图纸:14张

附件详情

该项目为湖南某小学的体育楼,结构类型为现浇钢筋混凝土框架结构,基础采用柱下独立钢筋混凝土扩展基础,7度设防。
该资料包含: 结构设计说明 、基础平面布置图、底板结构布置图、柱平面布置图、墙 平面布置图 、梁平法施工图、板平法施工图、 楼梯详图 等共14张图纸。

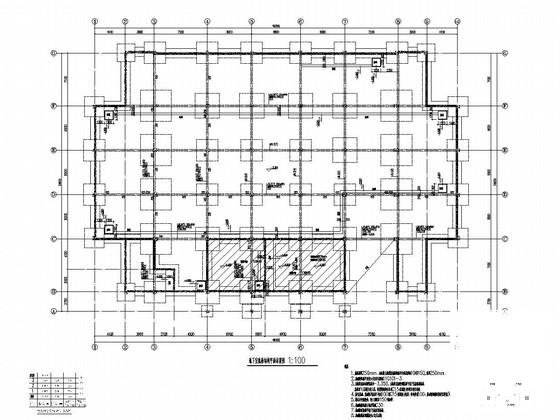

地下室底板结构平面布置图

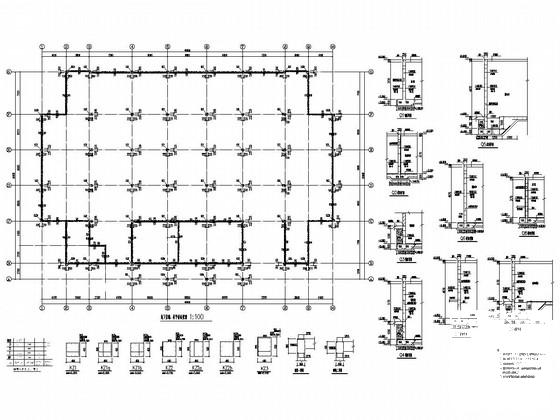

地下室墙、柱平面布置图

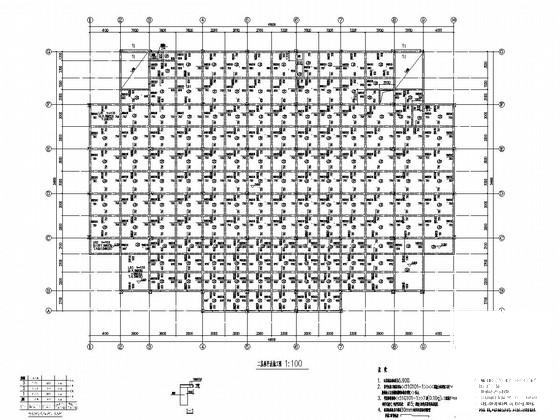

二层板平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地上3层框架结构体育楼结构施工CAD图纸 - 1
    第 1 张图
  • 地上3层框架结构体育楼结构施工CAD图纸 - 2
    第 2 张图

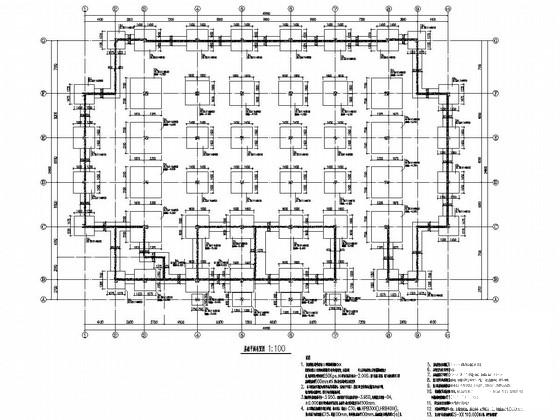

  • 地上3层框架结构体育楼结构施工CAD图纸 - 3
    第 3 张图
  • 地上3层框架结构体育楼结构施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
