4层框架结构综合办公楼结构CAD施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目是四川某综合办公楼项目,地上四层,框架结构,抗震设防烈度为8度,场地为Ⅱ类,基础采用条形基础,基础设计等级为丙级。

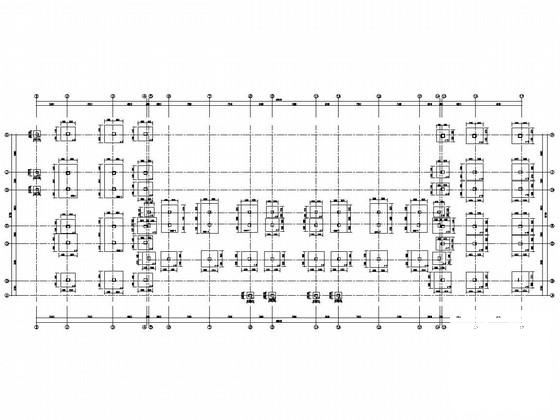

包括: 结构设计说明 ,基础图,柱平法施工图,梁平法施工图,板平法施工图,楼梯图等共计29张,建筑图包括:建筑设计说明,节能说明,平面、立面、剖面图,楼梯大样图等共计20张图。
1月。

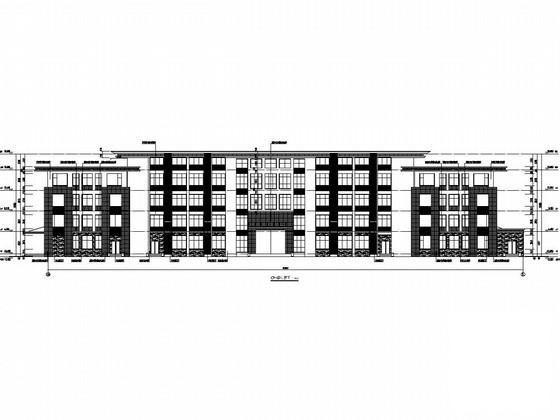

立面图

4层板配筋图

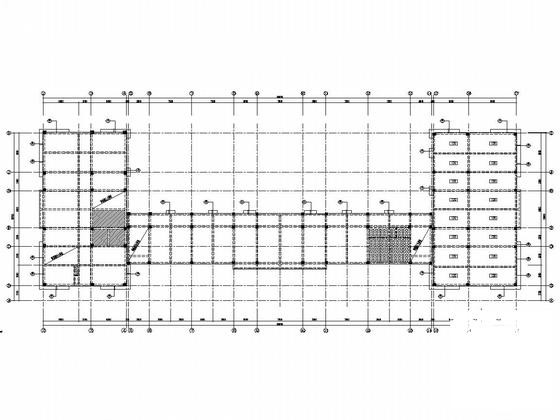

3层模板配筋图

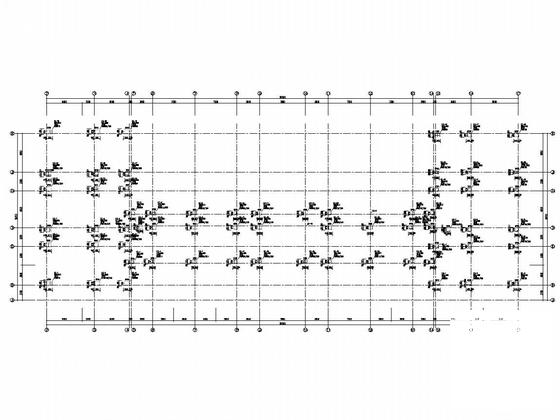

8.050~11.950柱配筋平面图

大屋面模板配筋图

三层平面图

楼梯图

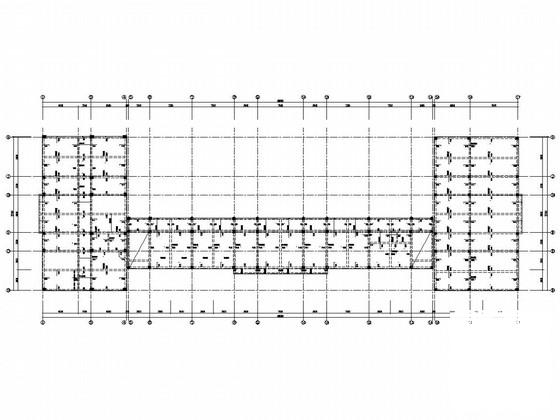

第4层梁配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼结构大样 - 1
    办公楼结构大样 - 1
  • 办公楼结构大样 - 2
    办公楼结构大样 - 2
  • 办公楼结构大样 - 3
    办公楼结构大样 - 3
  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
  • 办公楼结构大样 - 5
    办公楼结构大样 - 5
  • 办公楼结构大样 - 6
    办公楼结构大样 - 6
以上是部分截图,请下载附件后查看完整高清内容
