3层框架结构经典综合办公楼结构施工CAD大样图

  • 建筑类别:住宅,办公,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

地址位于唐山,建筑类别:一层为餐厅及办公用房,二层为办公用房,三层为宿舍。框架结构,总建筑设计面积:1790平方米,占地面积:596.6平方米,建筑总长度38.000米,总宽度15.700米,结构高度11.100米。抗震设防烈度为8度,静压预应力混凝土管桩基础。
结构专业图纸: 结构设计说明 ,桩位平面布置图,基础 平面布置图 、承台详图,柱配筋图,梁配筋图,板配筋图,楼梯图等14张图。

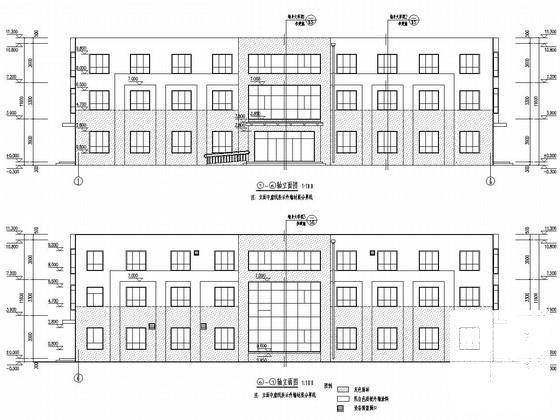

建筑专业图纸:建筑设计说明,平面图,剖面图,立面图,卫一、卫二、卫三大样图,楼梯大样图,墙身大样图等共计16张图。
设计年代:近代5月。

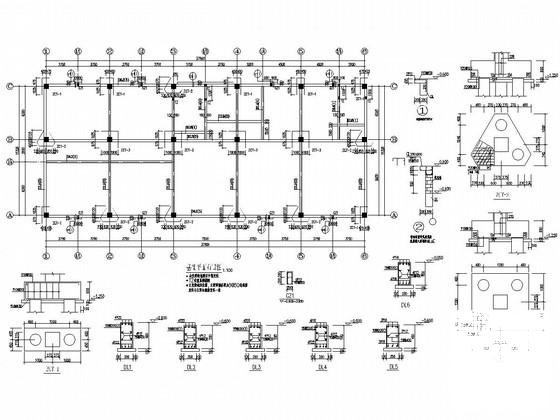

基础图

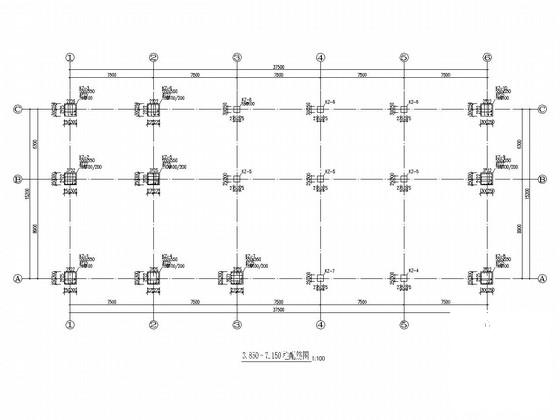

柱配筋图

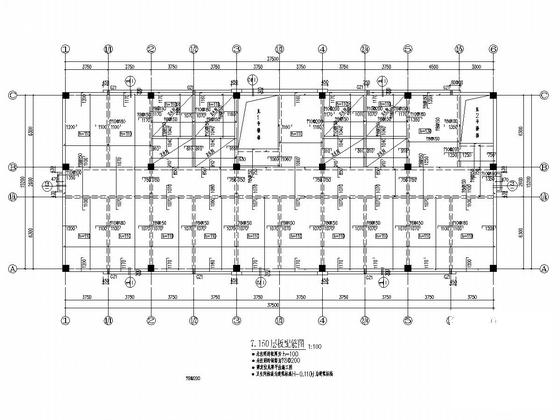

7.150层板配筋图

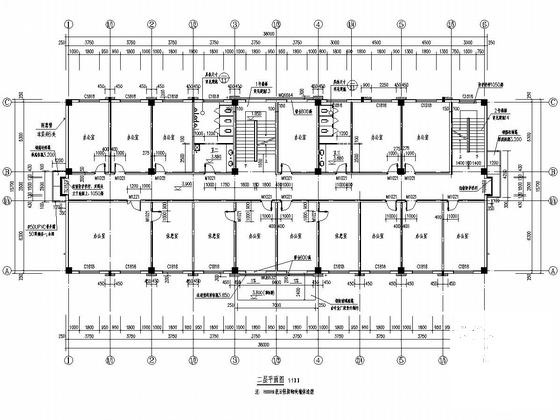

二层平面图

层板配筋图

3.850米层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 综合办公楼 - 1
    综合办公楼 - 1
  • 综合办公楼 - 2
    综合办公楼 - 2
  • 综合办公楼 - 3
    综合办公楼 - 3
  • 综合办公楼 - 4
    综合办公楼 - 4
  • 综合办公楼 - 5
    综合办公楼 - 5
  • 综合办公楼 - 6
    综合办公楼 - 6
  • 综合办公楼 - 7
    综合办公楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
