56000平框架结构地下车库结构施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是住宅小区地下车库项目,总建筑面积56573.85平方米,钢筋砼框架结构,基础采用筏板+下柱墩,基础设计等级为甲级。上部结构的嵌固部位:地下室顶板,抗震设防烈度为7度。
该资料包含:基础图(分为8个区),柱布置图,梁配筋图,板配筋图,剖面图,坡道详图, 节点详图 等共计41张图。
分享投稿时间:近几年8月。

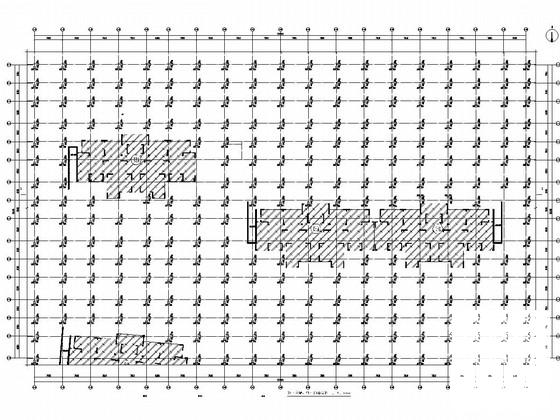

地下室墙、柱 平面布置图 (E区)

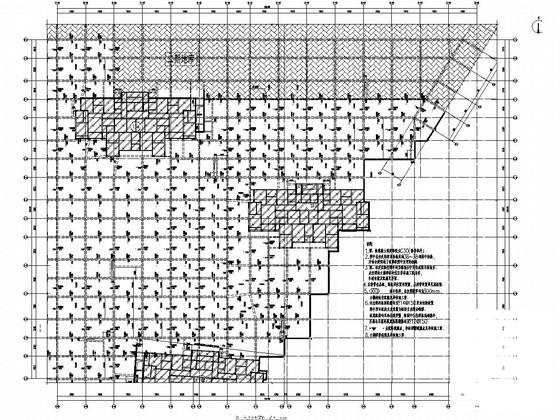

地下室顶板配筋图(C区)

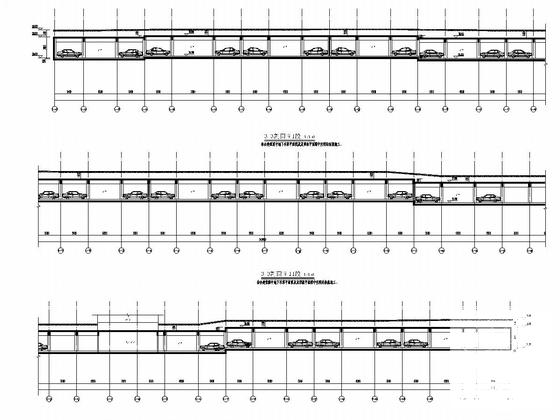

剖面图

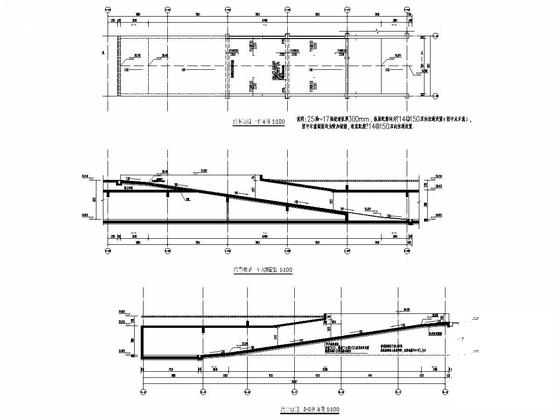

坡道详图

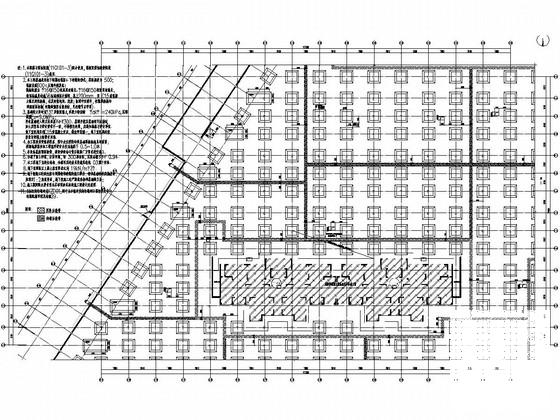

地下室顶板梁配筋图(G区)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1
  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3
  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4
  • 地下车库结构图纸 - 5
    地下车库结构图纸 - 5
  • 地下车库结构图纸 - 6
    地下车库结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
