4000平米5层电信公司综合楼VRV空调设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4000平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调
  • 空调系统:制冷剂系统

附件详情

该项目为XX省电信有限公司XX分公司综合楼,总建筑面积约4000m,建筑高度为20.1m,共五层,夏季设计冷负荷为556kW,冷负荷指标为190W/m,冬季热负荷约322kW。
本空调项目采用一次冷媒VRV中央空调系统,设备选用R410a绿色环保冷媒机组,主机 放置于五层楼顶平面,通过冷媒铜管将冷媒均匀分配给所有空调房间的室内机,室内采用嵌入式室内机。新风由新风空调独立分层供给(新风空调机组焓差处理能力必须能达到室内设计状态点)。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

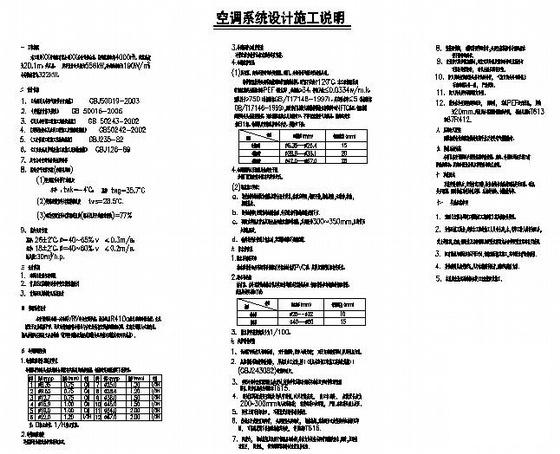

  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1

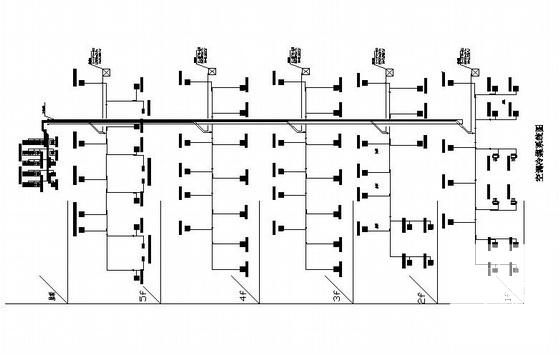

  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2

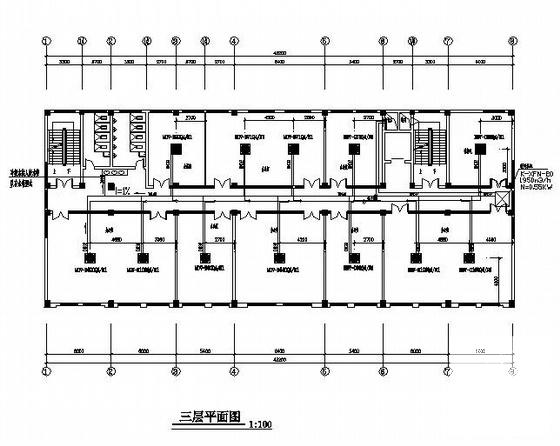

  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
