住宅楼超高落地脚手架施工方案(85.1米)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:85.1m
  • 脚手架 专家论证 :落地式钢管脚手架
  • 脚手架计算书:落地式脚手架
  • 编制时间:
  • 基本参数:立杆的纵距1.50米,立杆的横距0.80米,立杆的步距1.80米。
  • 施工重点、难点:主体电梯井内按每五层做一道工字钢简支梁来搭设外脚手架,由于高度小于20米,不属专家论证范围,所以另行编制而不包含在本方案内。

附件详情

1、2号楼为一区当中两栋住宅楼,塔楼结构完全一致,共用一套图纸,主体结构均为26层,层高除一层为5.95米,2至26层均为2.9米,屋面高度为78.35米,建筑外围高度为84.00米。
根据JGJ130—近代 建筑施工 扣件式钢管脚手架安全技术规范,“5.3.8条,当高度超过50m的脚手架,可采用双钢管立杆、分段悬挑或分段卸荷等有效措施,必须另行专门设计。”该项目搭设高度超50米的落地外脚手架。
……
1、该项目拟采用落地式脚手架。
2、卸荷采用6×19+1钢丝绳,卸荷为一杆一吊。
3、卸荷吊环采用20mm圆钢制成。
4、该项目吊使用密目式安全网防护,不设置安全挡板。
5、由于工程架体较高,该项目不设置上人斜道,施工人员上落采用主体楼梯和施工电梯。
6、本方案针对塔楼部分的外脚手架进行编制,裙楼部分另行编制专项脚手架方案。
7、主体电梯井内按每五层做一道工字钢简支梁来搭设外脚手架,由于高度小于20米,不属专家论证范围,所以另行编制而不包含在本方案内。
8、外脚手架的计算以塔楼85.1米高的落地脚手架为计算对象。
……
落地式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-近代)。
以高85.1米的外脚手架为计算对象。
计算的脚手架为双排脚手架,搭设高度为85.1米。
搭设尺寸为:立杆的纵距1.50米,立杆的横距0.80米,立杆的步距1.80米。
采用的钢管类型为 48×3.5,连墙件普通楼层按每楼层2跨计算,竖向间距为2.90米,水平间距3.00米。当楼层高大于2.9m时,按每楼层1跨计算,竖向间距5.9米,水平间距1.50米,并在楼层中部与主体抱柱连接。
……
50余页,编制于

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

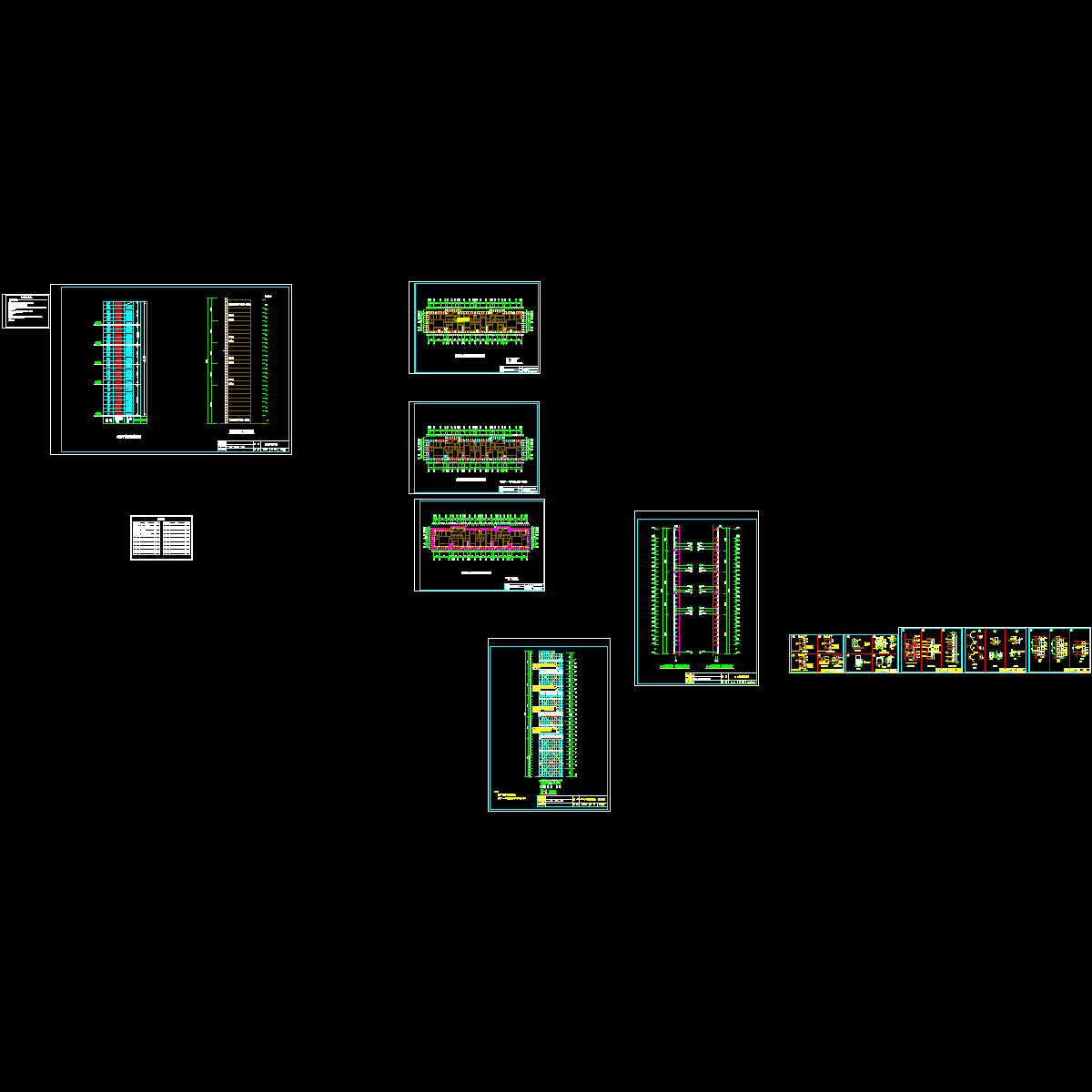

  • 1.2栋落地架.dwg
    1.2栋落地架.dwg

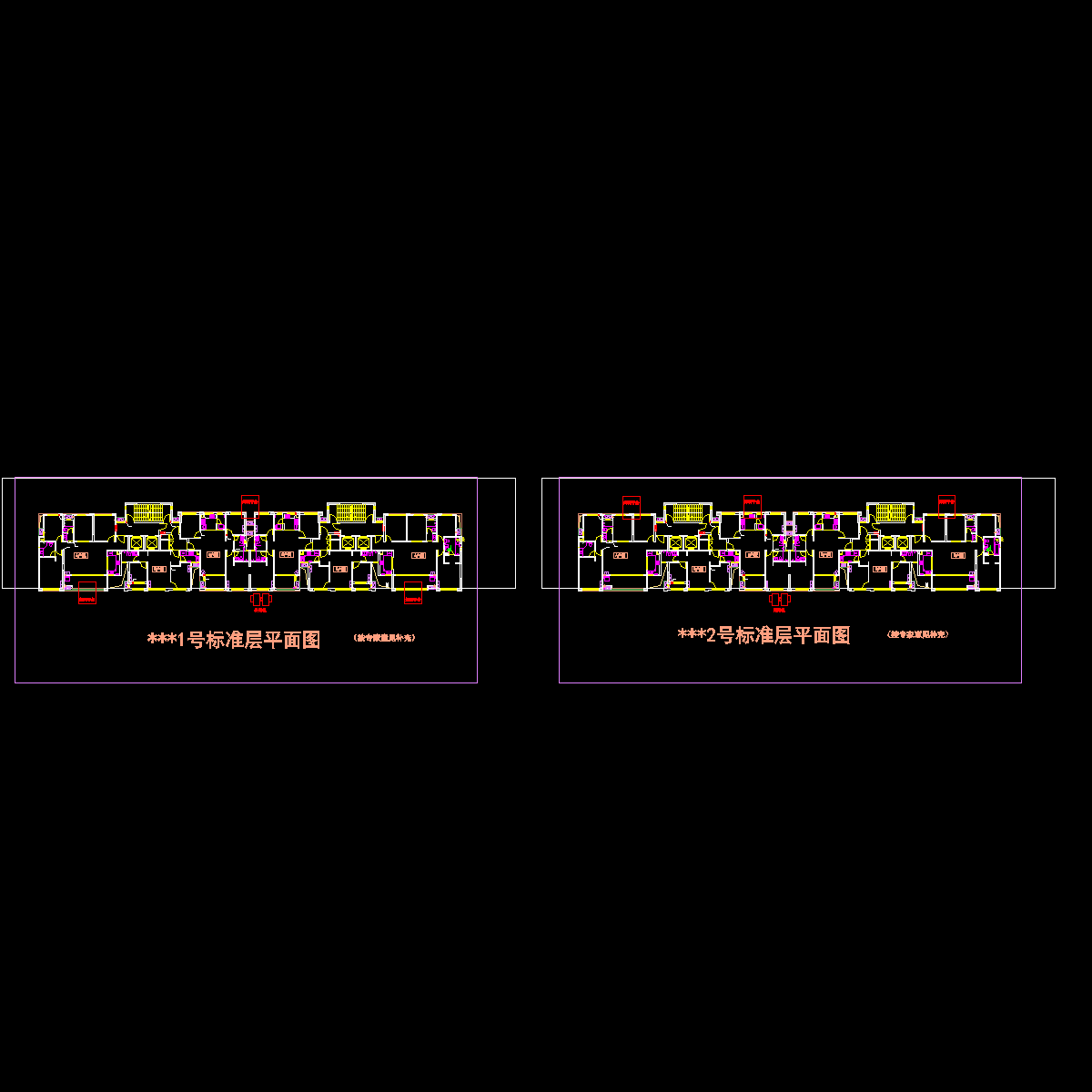

  • 卸料平台位置图.dwg
    卸料平台位置图.dwg

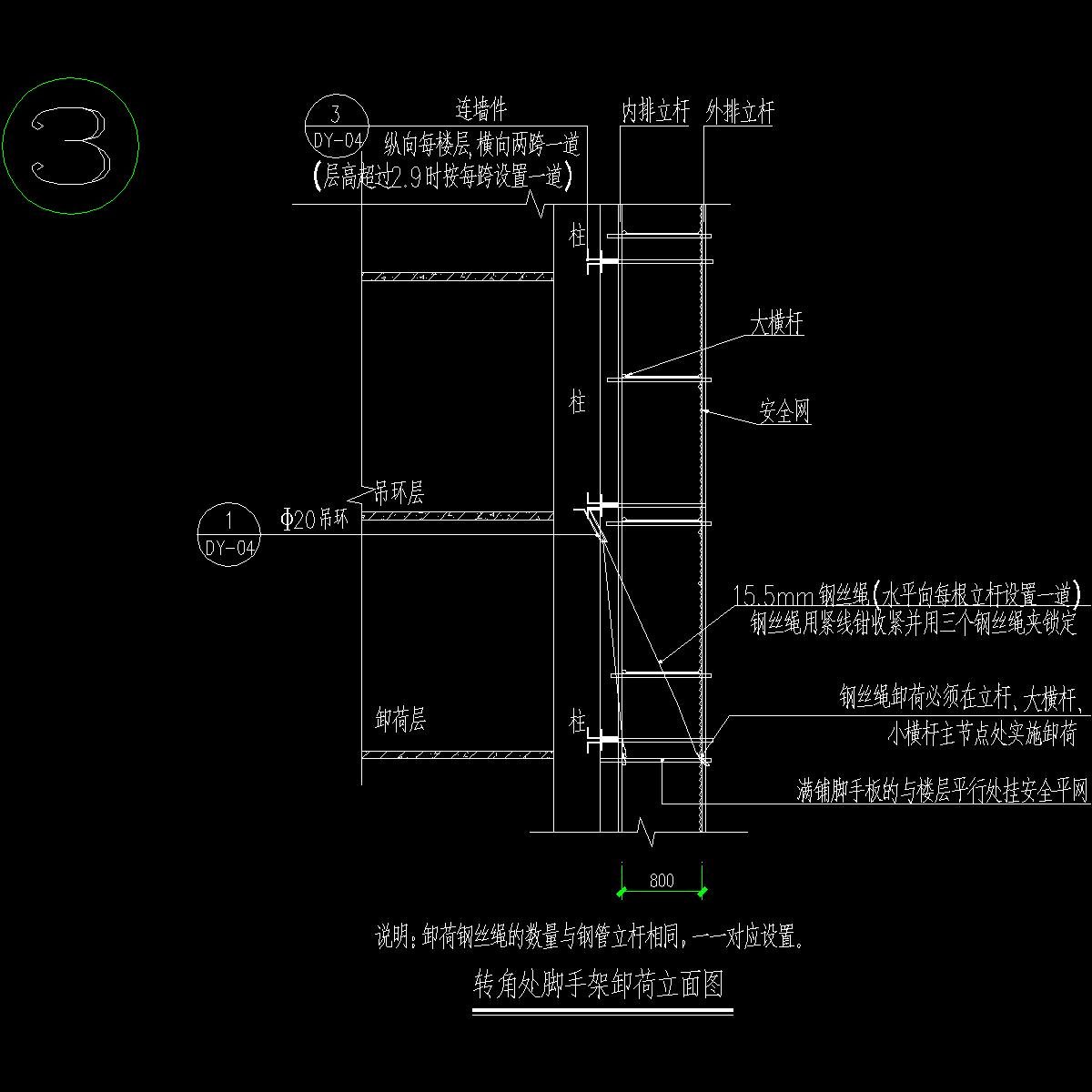

  • 转角处卸荷大样.dwg
    转角处卸荷大样.dwg
以上是部分截图,请下载附件后查看完整高清内容
