2711平米6层卫生中心医院住院楼空调通风系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2711.35平方米
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 空调系统:空气-水系统
  • 水系统:定流量,变流量,双管制,同程式,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:
该项目地上6层,地下1层,地下建筑面积2711.35平方米。地上建筑面积14757.27平方米,建筑高度21.9m...
二、冷热源:
采用风冷热泵机组...
三、空调系统:
1.该项目采用风机盘管加新风系统。
2.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统,负荷侧采用变流量系统。
3.采用立管异程式,水平管同程式...
四、通风系统:
1.房间采用风机盘管加新风形式,新风由新风机组进行处理后直接送入室内。气流组织采用上送上回方式。
2.无直接对外可开启外窗的暗房间,设置机械排风系统,排风量为新风量的80%。
3.地下车库设置机械排风兼排烟系统,排风换气次数为6次/h...
五、防排烟系统:
1.地下室内走道设置机械排烟系统,排烟量按走道面积每平方米不小于60m/h计算。
2.地下汽车库设置机械排风兼排烟系统,排烟换气次数为6次/h。车道自然补风...

图纸共24张。

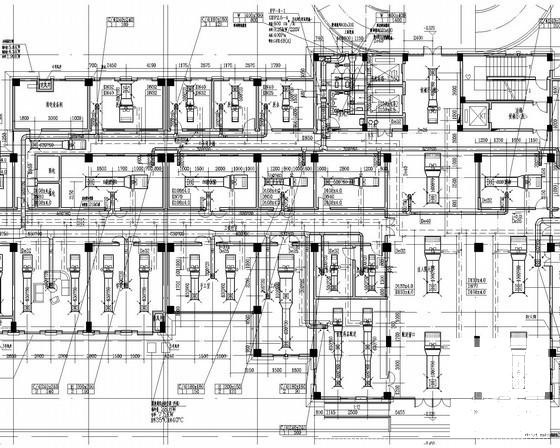

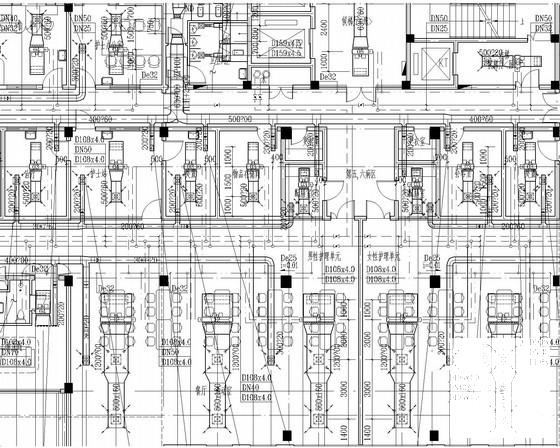

空调平面图

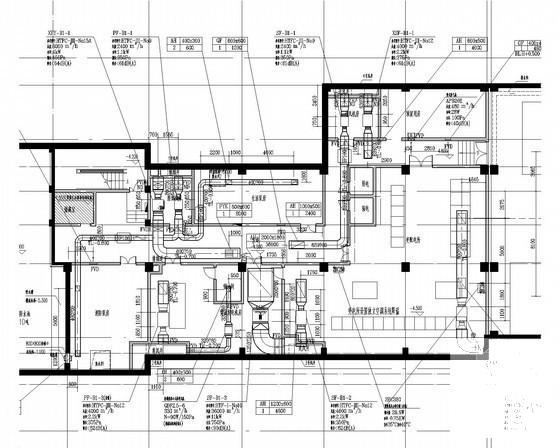

地下室通风平面图

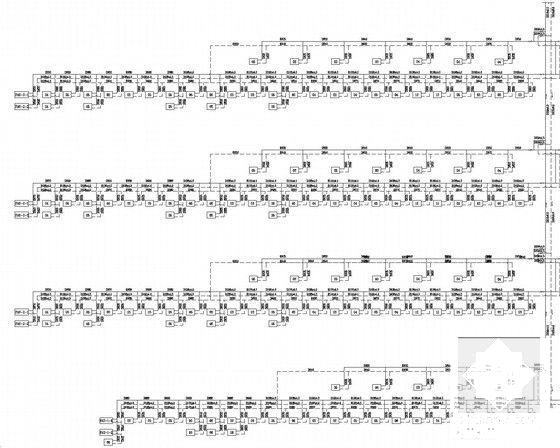

空调水系统原理图

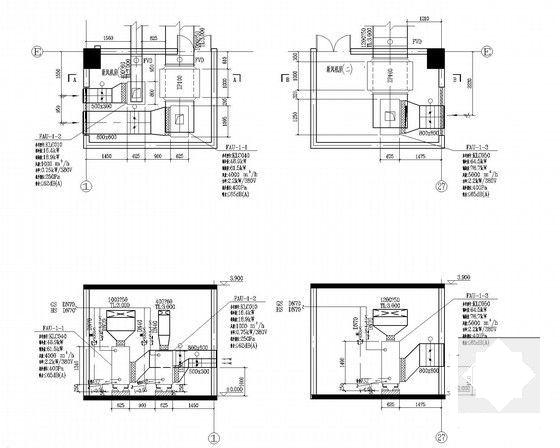

空调新风机房详图

空调水泵房详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院通风系统 - 1
    医院通风系统 - 1
  • 医院通风系统 - 2
    医院通风系统 - 2
  • 医院通风系统 - 3
    医院通风系统 - 3
  • 医院通风系统 - 4
    医院通风系统 - 4
  • 医院通风系统 - 5
    医院通风系统 - 5
  • 医院通风系统 - 6
    医院通风系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
