12层医院综合住院楼空调通风设计施工CAD图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 设计内容：空调, 通风, 冷热源
- 冷热源：空气源热泵
- 空调系统：空气-水系统
- 送风方式：侧面送风, 散流器送风, 其他
- 节点大样：风机盘管
- 项目所在地：陕西
附件详情
- 空调设计说明
- 图例及设备材料表
- 空调水系统图
- 空调制冷制热流程图

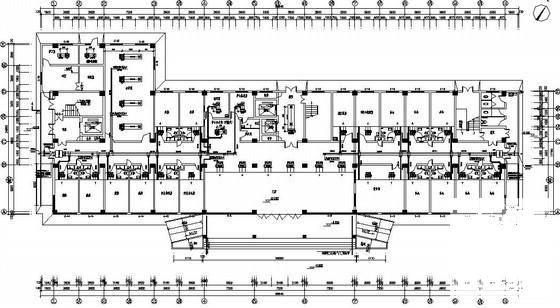

- 空调通风平面图
- 空调水管平面图
- 屋顶层平面图
附件详情
稿件为陕西安康某人民医院综合住院楼空调通风设计施工图纸，该项目地上12层。冷热源选用空气源热泵机组，空调机房设于屋面。空调机组夏季提供7/12℃冷水；冬季提供40/45℃热水。一--十二层均采用吊顶风机盘管加新风的空调方式，新风直接送入房间。采用侧送上回，回风口不与风机盘管连接，送风口与回风口分设在局部吊顶的侧面和底面。各房间利用补充新风保证室内维持5～10Pa正压……

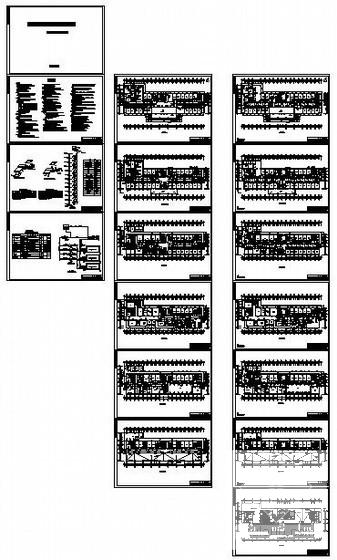

，图纸共16张。

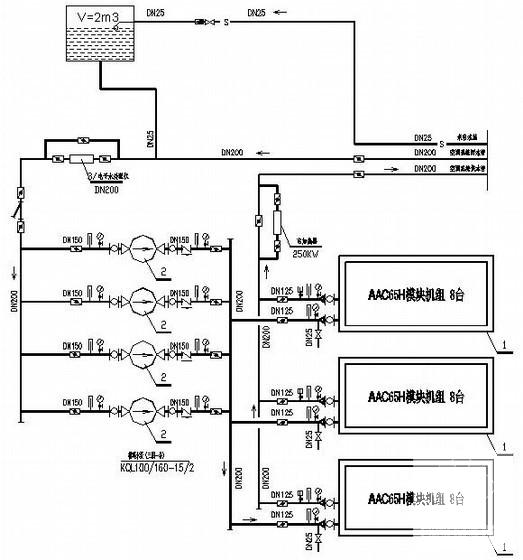

空调制冷制热流程图

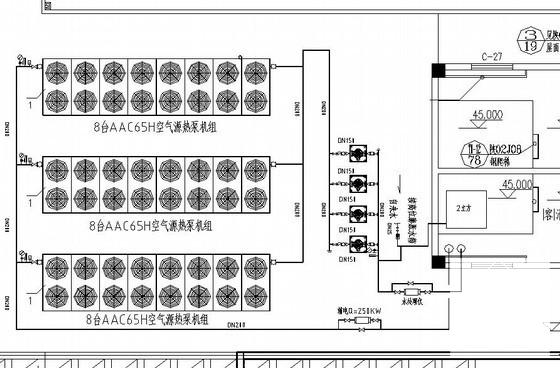

屋顶层平面图大样

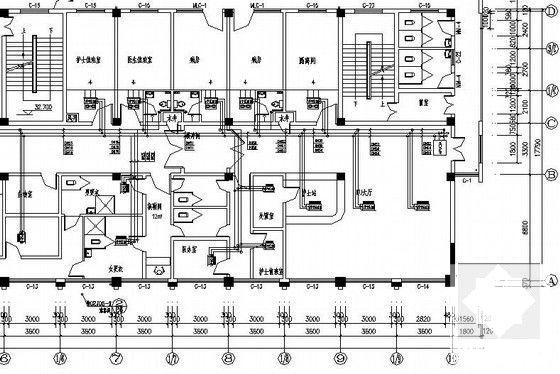

空调水管平面大样
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
综合医院设计图纸 - 1 -
综合医院设计图纸 - 2 -
综合医院设计图纸 - 3 -
综合医院设计图纸 - 4 -
综合医院设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：1.66 MB
- 收藏次数：0
-
文件名称：
附件-995858557077990668865.rar
