17400平米11层医院急诊及住院楼通风空调系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:17400平方米
  • 地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风

附件详情

  • 通风及空调设计、施工说明
  • 主要设备材料表
  • 通风空调平面图
  • 空调冷媒系统平面图
  • 空调风管平面图
  • 空调管路平面图
  • 空调管路平面图
  • ......

附件详情

一、项目概要:
本项目包括地上五层,总建筑面积约为8700平方米,建筑高度为20.400m的门诊楼和地上十一层,总建筑面积约为8700平方米,建筑高度为35.200m的住院楼。空调采用直流变频多联机,夏季制冷,冬季制热,空调区域房间通过新风机引进新风进行换气......
二、冷热源:
全部采用直流变速中央空调系统,空调设计冷负荷为:1012.1kW;冬季总热负荷为:1151kW,单位面积冷负荷指标为252w/m,单位面积热负荷指标为286w/m......
三、空调系统:
空调采用直流变频多联机,夏季制冷,冬季制热,室内机采用风管式室内机,所有房间均使用独立控制器......
四、通风排烟系统:
防烟楼梯间及内走道均具备自然通风条件,采用自然通风......

图纸共36张

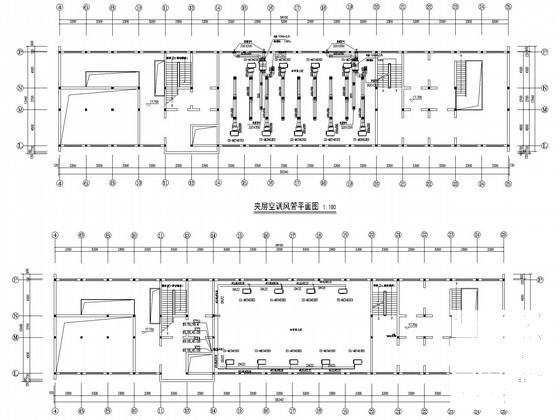

夹层空调管路平面图

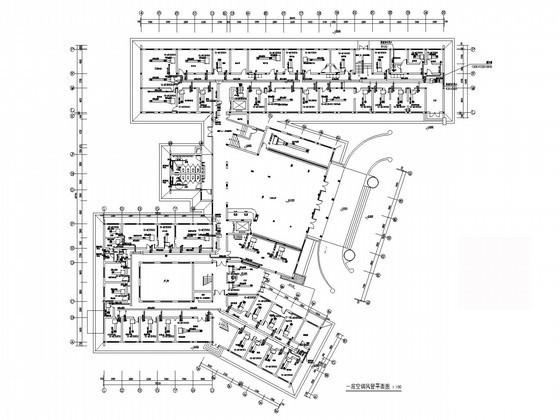

空调冷媒系统平面图

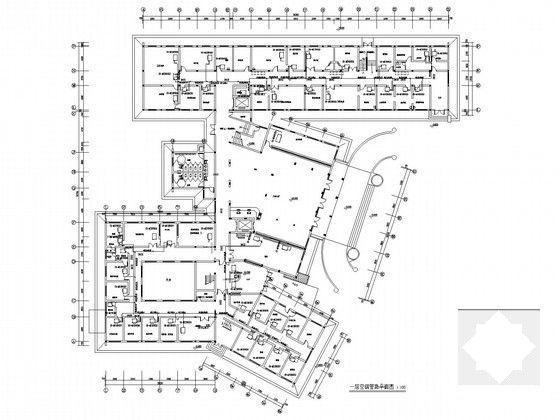

空调管路平面图

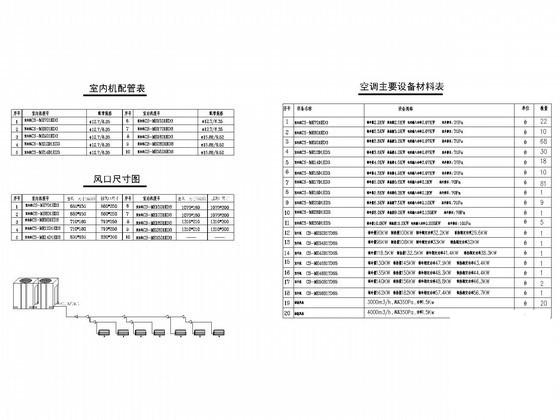

设备材料表及原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

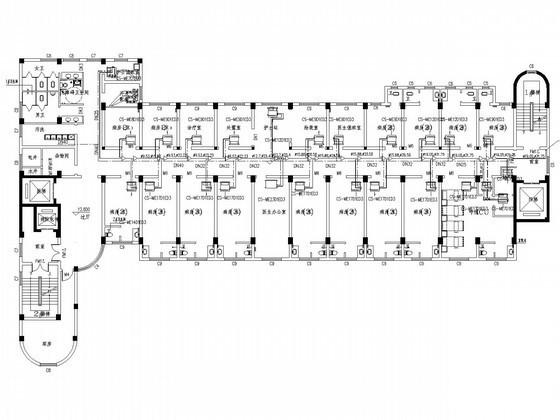

  • 医院空调系统设计 - 1
