13300平米7层门诊住院综合楼空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13300平方米
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目位于湖北省,是一个多层娱乐建筑,地上7层,总建筑面积约13300平米,建筑高度30.3米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调水系统平面图,空调通风平面图,医用气体平面图,屋面空调平面图,空调水系统原理图,防排烟系统原理图,气体系统原理图,空调水系统及负压吸引系统平面图等...

二、空调系统:

1.冷热源:采用风冷螺杆式热泵机组...

2.风系统:采用风机盘管加新风系统,双制式分体空调...

3.水系统:采用两管制一次泵变流量系统...

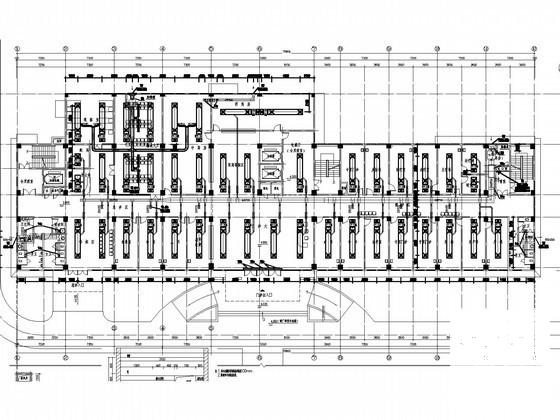

二层空调通风平面图

一层空调水系统平面图

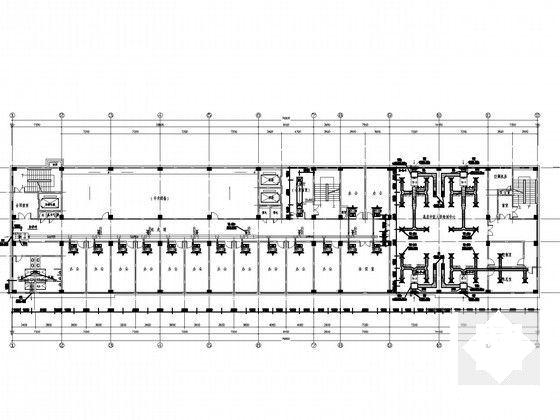

七层空调通风平面图

七层空调通风平面图

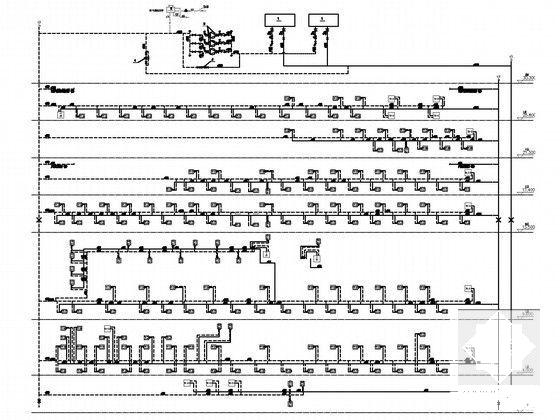

空调水系统原理图
