单层门式刚架结构锅炉房结施CAD施工大样图2016
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：12张
-
设计年代：近代
该附件是
单层门式刚架结构锅炉房结施图纸
，出图时间是5月。
建筑概述：污水处理站为门式刚架结构，内含4座钢筋混凝土结构水池。
附件内含：钢结构通用工程说明、基础平面布置图、柱脚短柱平面布置图、柱脚锚栓平面布置图、屋面钢梁及水平支撑平面布置图、屋面檩条平面布置图、刚架立面图、门式支撑详图、墙面檩条立面布置图、
节点详图
......，cad格式，共计图纸12张。

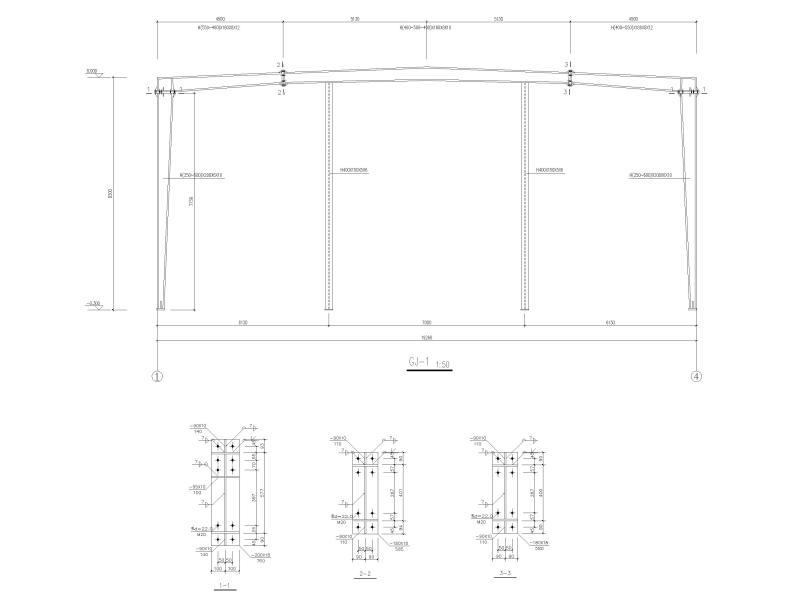

刚架立面图

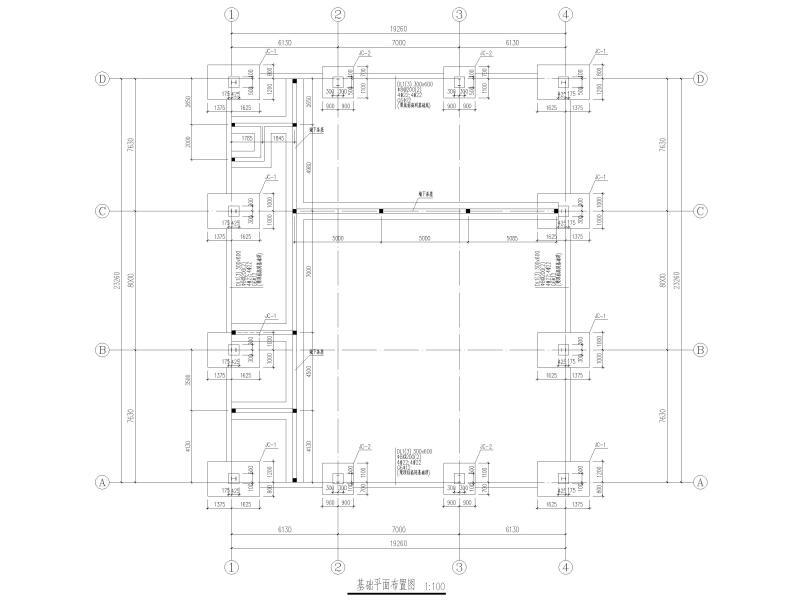

基础平面布置图

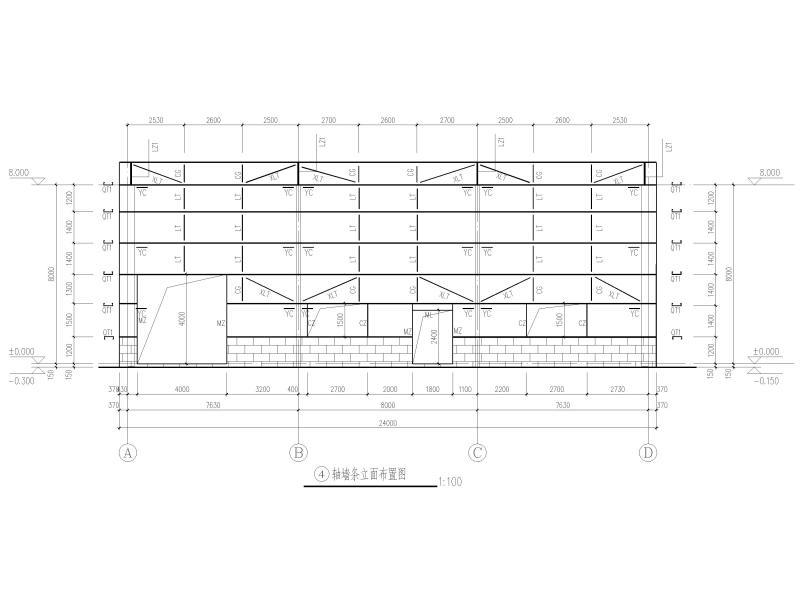

墙条立面布置图

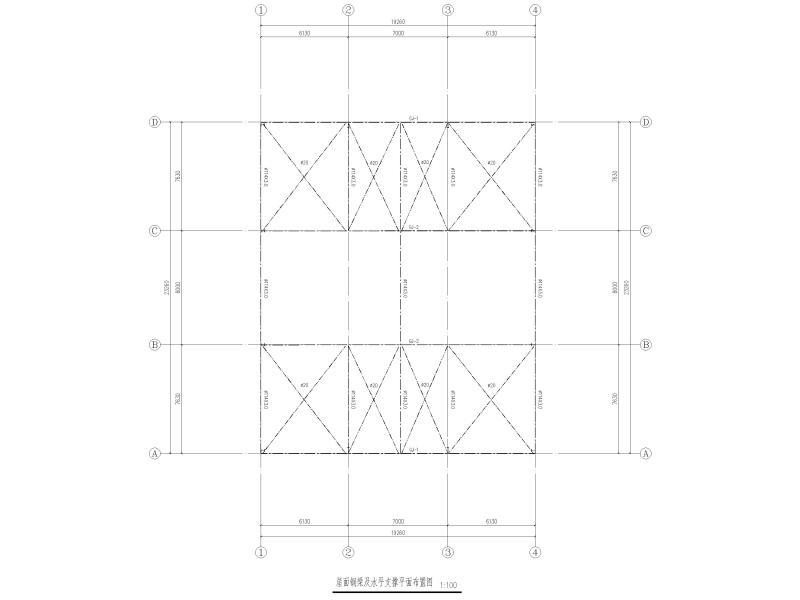

屋面钢梁及水平支撑平面布置图

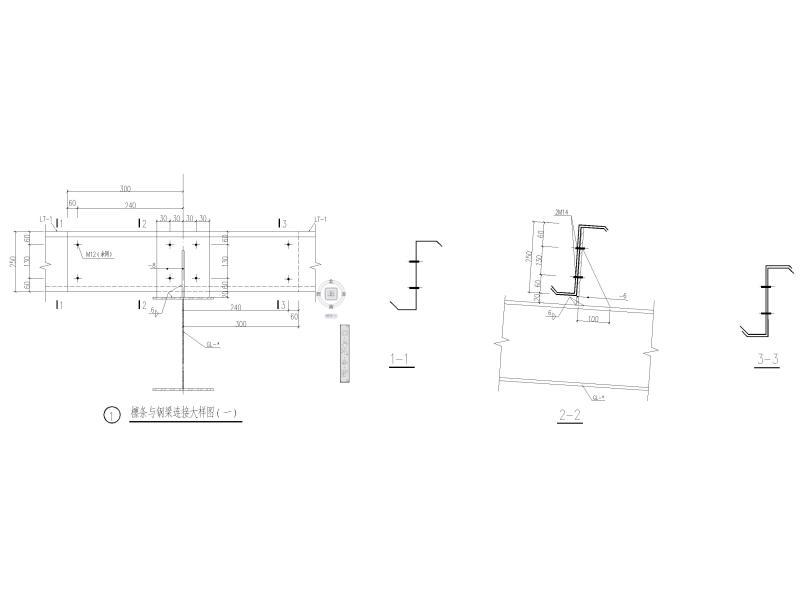

檩条与钢梁连接大样图
女儿墙立柱与抗风柱的连接节点
墙下条形基础大样
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
门式刚架结构 - 1 -
门式刚架结构 - 2 -
门式刚架结构 - 3 -
门式刚架结构 - 4 -
门式刚架结构 - 5 -
门式刚架结构 - 6 -
门式刚架结构 - 7
以上是部分截图，请下载附件后查看完整高清内容
