附件设计说明：有
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：6层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：27张
-
设计年代：近代
-
地下室用途：设备用房,其它
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,变频供水,高位水箱供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
特殊系统：游泳池
-
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
-
热水供应方式：集中热水供应
-
项目所在地：贵州
附件详情
-
资料目录
-
给水排水设计总说明
-
使用标准图集名称 设备及材料表
-
地下二层给排水平面图
-
地下一层给排水平面图
-
给排水平面图
-
屋顶层给排水平面图
-
地下二层消防平面图
-
地下一层消防平面图
-
消防平面图
-
屋顶层消防平面图
-
卫生间大样图 卫生间给排水系统图
-
浴室大样图 浴室给排水系统图
-
冷水给水系统图
-
热水给水系统图
-
排水系统图
-
热水箱系统图
-
消火栓给水系统原理图
-
自动喷淋供水系统图
-
集水井排污泵安装示意图
-
水泵房
平面布置图
-
水泵房剖面图
-
水泵供水系统图
附件详情
该项目位于贵州，服务综合楼为二类公共建筑，建筑物高度为27米。生活用水最高日用水量为205.8m /d，水源利用市政自来水。生活排水量按生活用水量的95%计算，最高日排水量为195.4m 。生活热水系统最大时用水量为24.8m /d（60℃）。室外消火栓系统用水量为20L/S,火灾延续时间为2小时。室内消火栓系统用水量为20L/S,火灾延续时间为2小时。自动喷水灭火系统用水量为30L/S（中危险Ⅱ级）,火灾延续时间为1小时。
，共27张图。

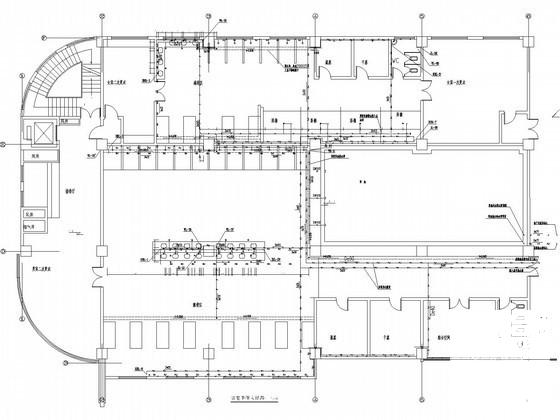

第 1 张图

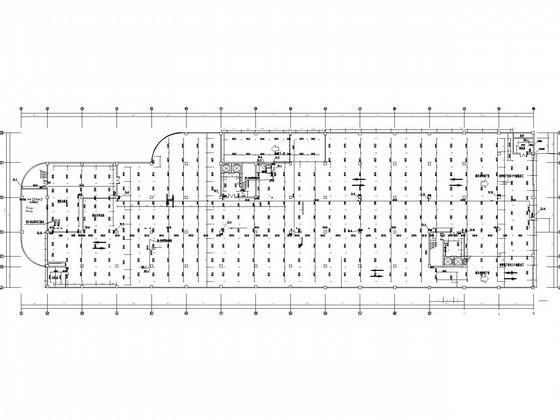

第 2 张图

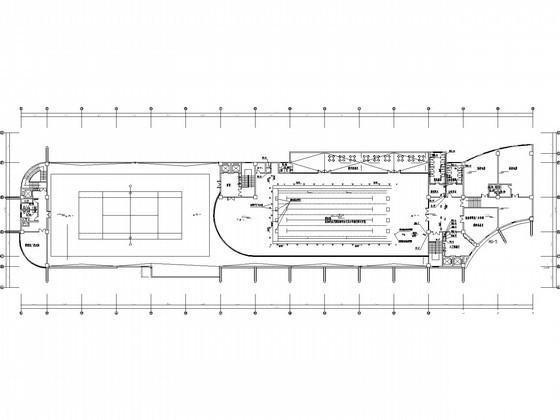

第 3 张图

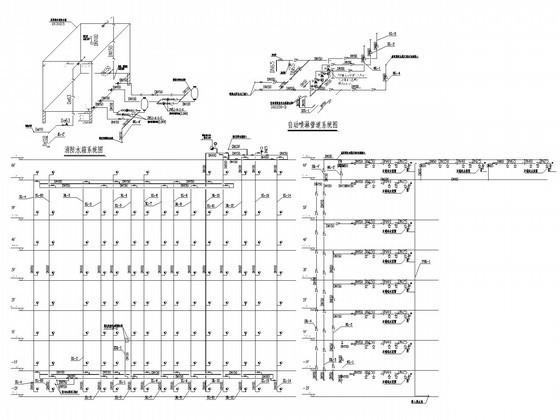

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
