一份28层商住建筑给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

901

积分

超级版主

Rank: 8Rank: 8

积分
901
发表于 2020-2-18 20:19:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,厨房,卫生间,阀门管件
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 资料目录
  • 设备和主要器材表
  • 给排水设计说明
  • 给排水工程图例
  • 1座商业、住宅楼首层给排水平面图
  • 1座商业、住宅楼2层给排水平面图
  • 1座商业、住宅楼3层给排水平面图
  • 1座商业、住宅楼4层给排水平面图
  • 1座商业、住宅楼5~28层给排水平面图
  • 住户给水系统图
  • 住户热水给水系统图
  • 1座商业、住宅楼天面层给排水平面图
  • 给水系统原理图
  • 排水原理系统图(一)
  • 排水原理系统图(二)
  • 卫生间排水放大平面图
  • 1座商业、住宅楼首层消防平面图
  • 1座商业、住宅楼2层消防平面图
  • 1座商业、住宅楼3层消防平面图
  • 1座商业、住宅楼4层消防平面图
  • 1座商业、住宅楼5~28层消防平面图
  • 1座商业、住宅楼天面层消防平面图
  • 消火栓系统原理图
  • 自动喷淋系统原理图

附件详情

项目概要:该项目位于广州,是一商住建筑给排水项目,建筑层数为地上28层,一层为商铺、值班室、警卫厅和架空层,二层为商铺和住宅,三层及以上为住宅。供水方式:1~2层用水由小区市政生活给水直供,3~11层采用1区恒压变流量变频给水设备加压供给。12~22层采用2区恒压变流量变频给水设备加压供给。23~28层采用3区恒压变流量变频给水设备加压供给。
设计范围:该资料包括单体建筑室内给水、污废水、雨水、消火栓、自动喷水灭火系统的管道设计及建筑灭火器配置。
,共计22张图纸;

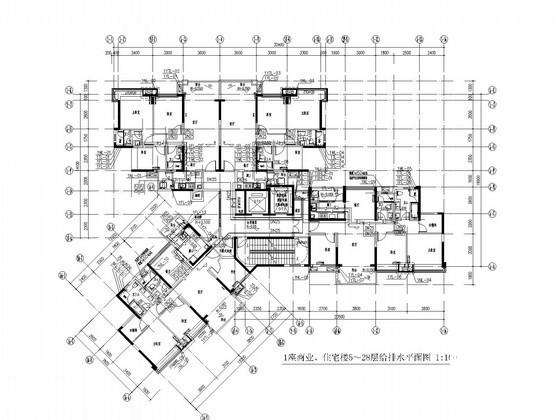

标准层给排水平面图

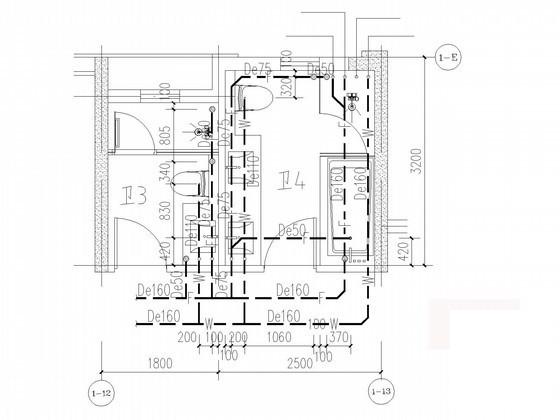

卫生间大样图

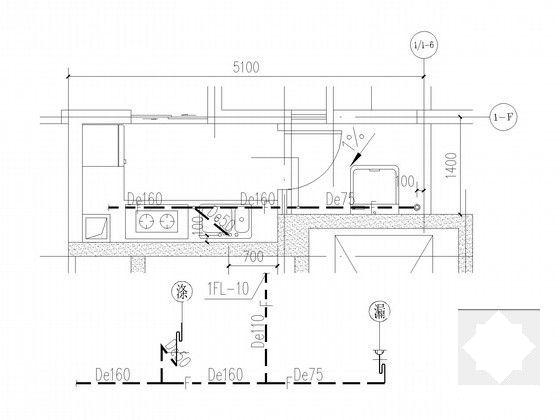

转换层大样图

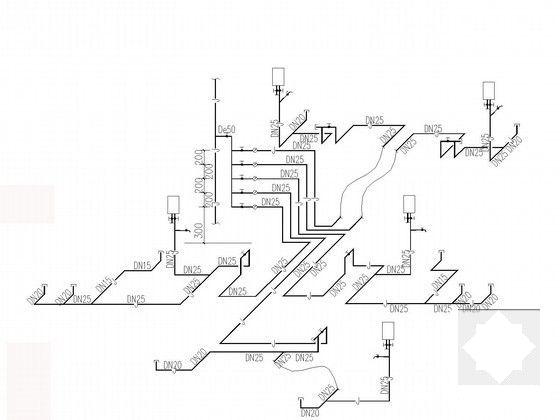

住户给水系统图

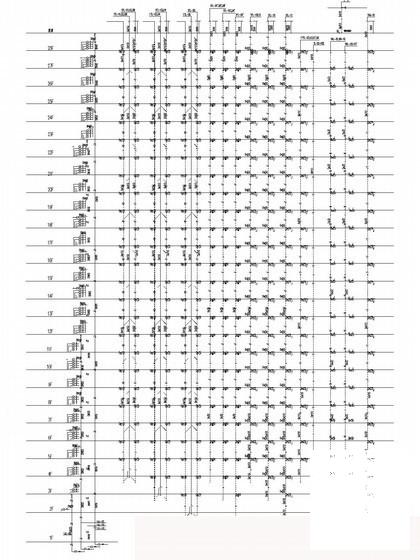

给排水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 20:19:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01sce2fecccd2scf.rar

4.19 MB

下载  售价: 100 积分    赚积分
