20层大型知名星级酒店暖通空调系统设计施工CAD大样图（形式全面系统大样图多）

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑面积：46959.33平方米
• 地上层数：20层
• 图纸设计深度：施工图
• 参考图纸：44张
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 采暖系统：散热器供暖,热水辐射
• 水系统：单式泵,四管制,异程式
• 送风方式：散流器送风
• 项目地址：内蒙古

附件详情

• 设计及施工说明
• 制冷机房、换热站 平面布置图
• 制冷机房系统原理图
• 锅炉房平面布置图
• 采暖水系统原理图
• 冷热源机房剖面图
• 风管平面图
• 水管平面图
• 采暖及空调水干管平面图
• 空调设备控制原理及接管大样图
• 空调机房大样图
• ...

附件详情

一、项目概要：
项目位于内蒙古，为一大型知名连锁酒店项目，总建筑面积46959.33m2，地上20层，建筑高度97.45米...
二、冷热源：
冷热源采用离心机组，机组冷冻水供回水温度为6/12℃；冷却水供回水温度为37/32℃...
三、空调系统：
1.空调机组及风机盘管采用四管制空调系统，冷热水管采用异程式连接。
2.酒店空调冷冻水系统采用一次泵变频系统。
3.冬季用冷却塔集水盘内设防冻电加热器，屋面冷却水管保温层内加设电伴热设施。
4.大空间采用全空气空调系统，小空间采用风机盘管加新风的空调系统...
四、采暖系统：
1.裙房及地下室靠外墙区域设置散热器值班采暖。
2.客房区设置散热器值班采暖。
3.大堂、游泳池及其更衣室、健身房等设置地板采暖...
五、通风排烟系统：
1.地下厨房及地上封闭厨房均设置事故排风系统，换气次数>12次/h。
2.各防烟楼梯间及其前室、合用前室分别设置正压送风系统。
3.对于无直接自然通风、且长度超过20m的内走道和最有直接自然通风...

图纸共44张。

地下风管平面图

防排烟系统原理图

风管平面图

锅炉房系统原理图

空调水系统原理图

空调通风系统原理图

水管平面图

制冷机房、换热站平面布置图

制冷机房系统原理图

锅炉房平面布置图

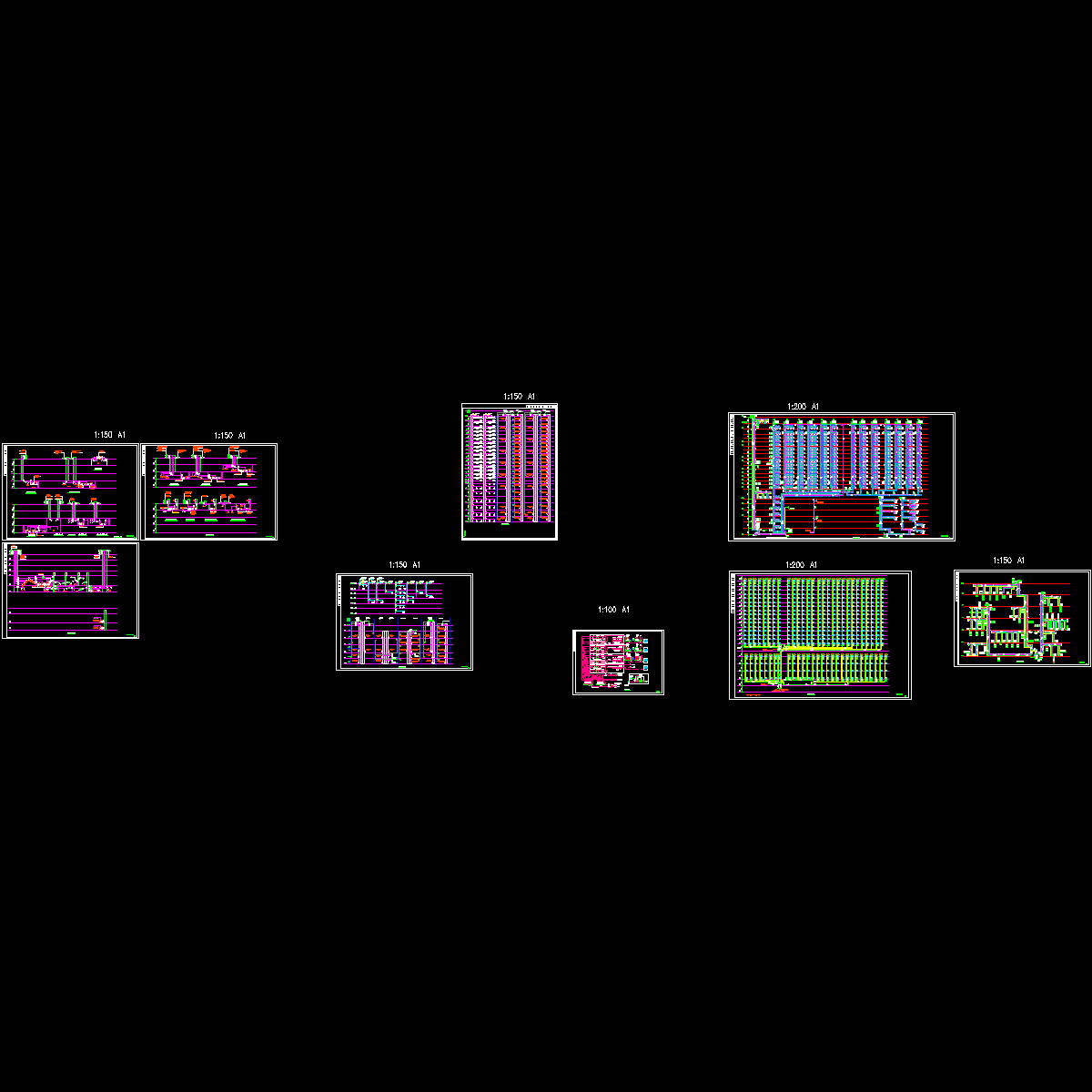

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
