7层大型住宅楼小区通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目是一个大型住宅小区和办公楼建筑,地上7层,地下1层。图纸内容包含设计施工说明,主要设备材料表及图例,防烟通风平面布置图,正压送风口平面布置图,剖面图,防护单元进风口部通风平面,战时自备电机房通风平面,小区住宅地下室预留孔平面,小区住宅地下室战时通风平面,办公楼地下室通风平面图,办公楼标准层防烟通风 平面布置图 ,小区住宅地下室平时通风平面等...

二、通风排烟设计:

非机动车库设机械排烟系统,采用机械送风或坡道自然进风,通风换气次数和排烟量均按6次/h平时低速运行排烟风机进行机械排风;消防时,排烟风机自动投入高速档运行,进行机械排烟。汽车库设机械排烟系统,采用机械送风或汽车坡道自然进风,通风换气次数和排烟量均按6次/h可低速运行排烟风机进行机械排风;消防时,排烟风机自动投入高速档运行,进行机械排烟...

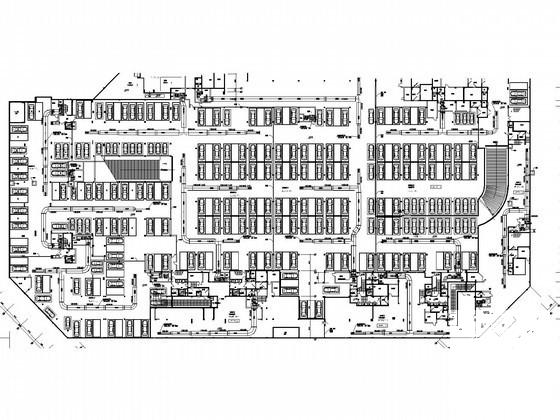

小区住宅地下室战时通风平面(一)

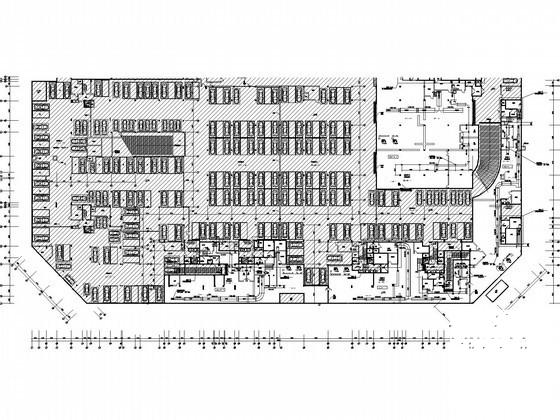

小区住宅地下室平时通风平面(二)

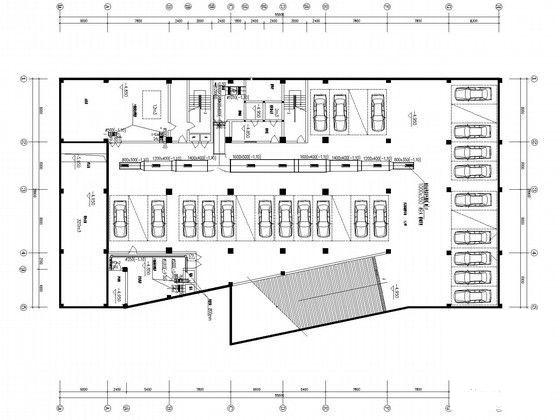

办公楼地下室通风平面图

办公楼地下室通风平面图

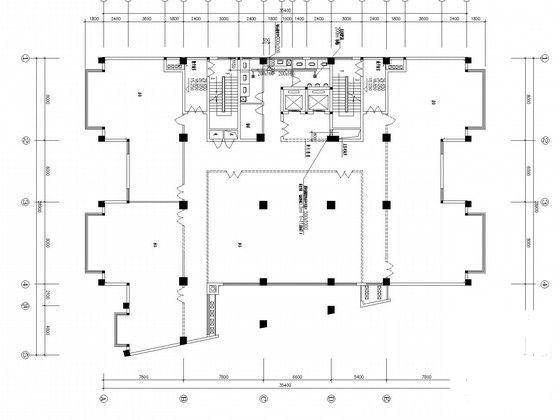

办公楼标准层防烟通风平面布置图

办公楼标准层防烟通风平面布置图

4#楼标准层正压送风口平面布置图

4#楼标准层正压送风口平面布置图

5#楼标准层正压送风口平面布置图

5#楼标准层正压送风口平面布置图

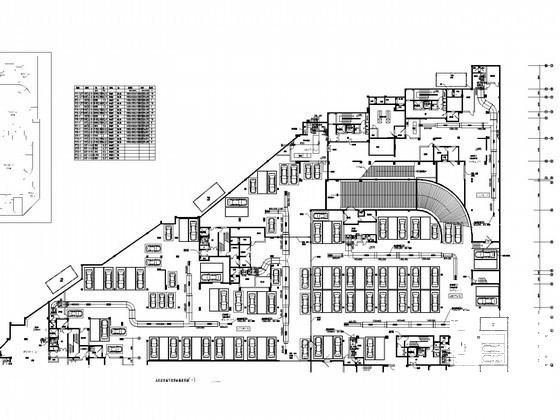

小区住宅地下室战时通风平面(二)
