30810平米大型展馆空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:商业,文化
  • 建筑设计面积:30810平方米
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调,通风,防排烟,冷热源
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 节点大样:风机盘管

附件详情

一、项目概要:

该项目建筑面积 30810平方米,二层,局部三层。工程等级:一级。设分区式中央空调及通风排烟系统。图纸内容包含设计施工说明、空调通风管道布置图、空调水管道布置图、空调通风排烟设备布置图,水系统轴测图等...

二、空调系统:

1.冷热源:采用模块式风冷热泵机组系统...

2.风系统:采用风机盘管加新风系统和变风量空调机系统....

三、通风排烟系统:

1.通风系统:机械通风系统...

2.防排烟系统:内走道及中庭设专用机械排烟系统...

底层空调通风管道布置图

二层空调水管道布置图

二层空调通风管道布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

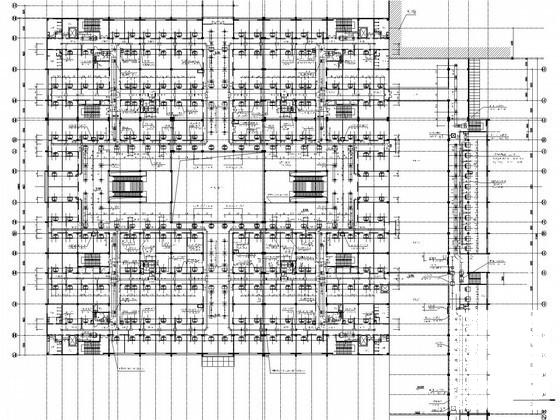

  • 展馆设计施工图纸 - 1
    展馆设计施工图纸 - 1

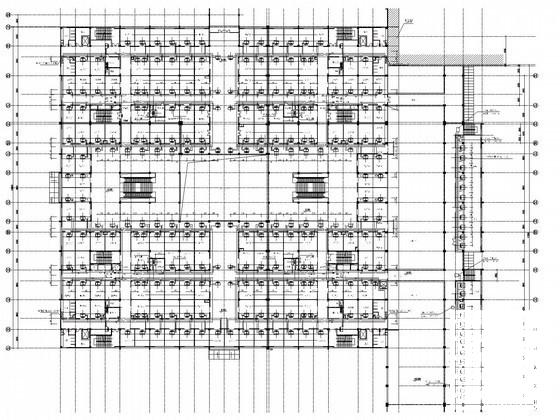

  • 展馆设计施工图纸 - 2
    展馆设计施工图纸 - 2

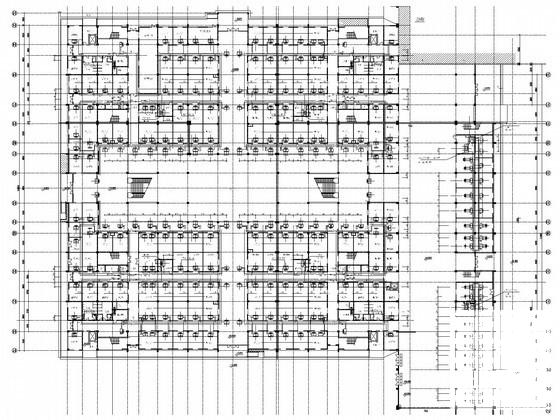

  • 展馆设计施工图纸 - 3
    展馆设计施工图纸 - 3

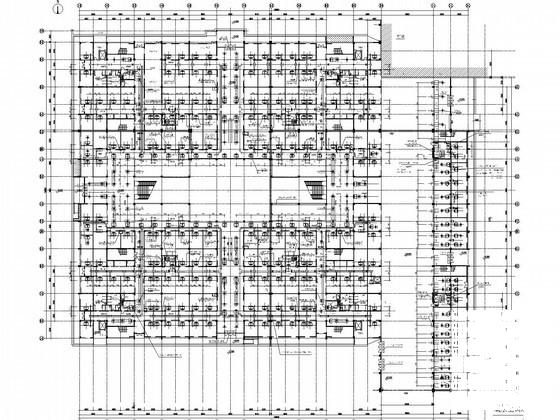

  • 展馆设计施工图纸 - 4
    展馆设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
展馆设计施工图纸下载
