一份16层商业综合楼采暖通风设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：25000平方米
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计内容：空调,采暖,防排烟
• 空调系统：全空气系统
• 采暖系统：散热器供暖

附件详情

• 设计施工说明
• 资料目录

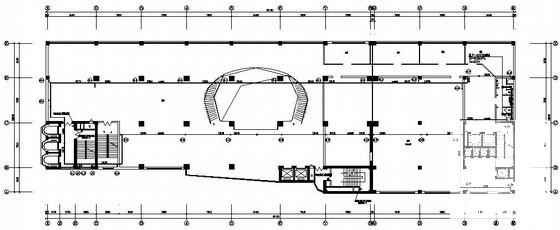

• 采暖平面图
• 通风平面图
• 加压送风平面图

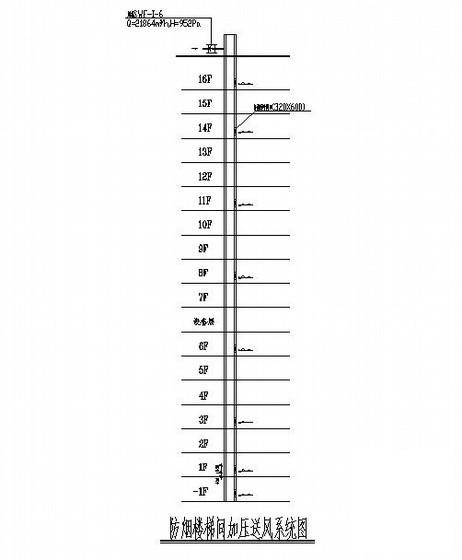

• 加压送风系统图

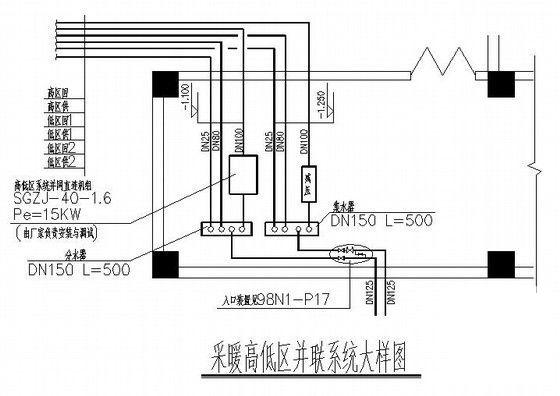

• 并联系统大样图

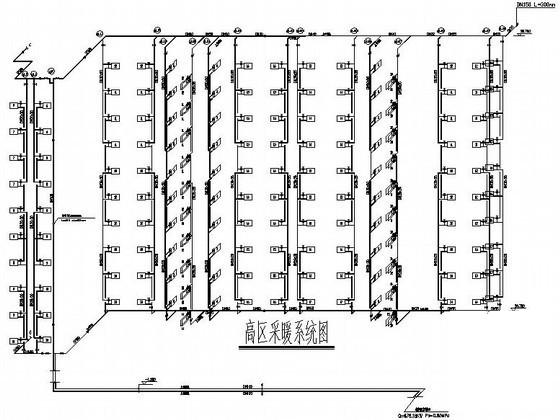

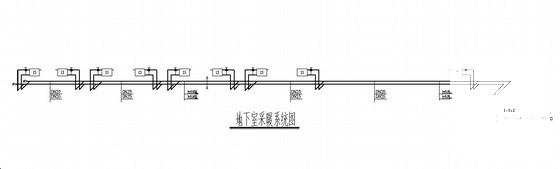

• 采暖系统图

附件详情

该项目为某大厦采暖工程，该项目建筑面积约为25000平米，地下一层，地上十六层。使用功能为地下层为停车场，一~五层为酒店六层为办公室及大会议室，六层与七层之间为设备层，七~十六层为办公室。
设计内容：该资料包括地下室、三~五层、设备层、七~十六层的采暖及防排烟设计，一二层(酒店大厅及厨房部分，计划采用全空气式空调系统，空调及排烟系统设计在后继设计中统一考虑，不在该资料范围之内）。
供热热源：该项目采暖供回水温度为95/70℃，热源由建设单位确定。本建筑采暖热负荷为1240KW，采暖热指标为68W/m2。采暖系统分为两个系统，其中3~5层与设备层为低区，7~16层为高区。系统阻力损失高区为36.2KPa，低区为38KPa。系统形式：采暖系统除地下室停车库采用下供下回式双管异程式采暖系统外，其它均采用单管上供下回异程式采暖系统。散热器采用对流辐射型散热器。
通风系统：a、防烟系统：该项目在防烟楼梯间及其前室设置机械加压送风系统，加压口设置为：前室每层均设置，防烟楼梯间从一层开始每隔两层设置一加压送风口，当发生火灾时，前室加压送风口中着火层送风口及上下层送风口打开向前室加压送风；防烟楼梯间口全部打开向楼梯间加压送风。
b、排烟及补风系统：该项目在地下停车场、三~五层内走道、大会议室设置排烟系统及机械，系统....图纸14张。

图5

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
