国内7层商业综合体暖通空调系统及动力站设计CAD施工图纸(换热器机组)

hhtu3yy · 发表于 2020-2-28 19:24:16

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业,酒店,娱乐,餐饮
建筑高度类型：多层建筑
建筑地上层数：7层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：62张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,动力,机房,人防
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
采暖系统：热水辐射
全空气系统：单风道
送风方式：散流器送风
节点大样：集分水器,风机盘管

附件详情

设计说明书

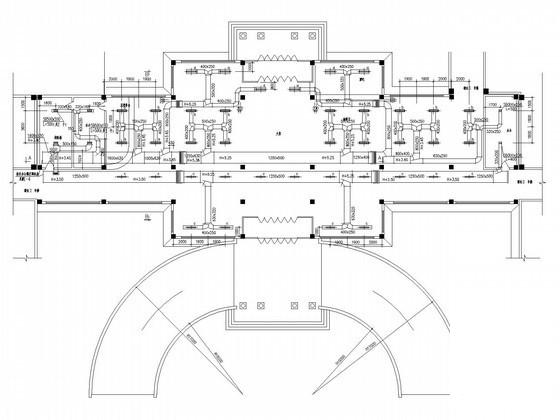

通风空调平面图
地暖平面图
板式换热器机组流程图

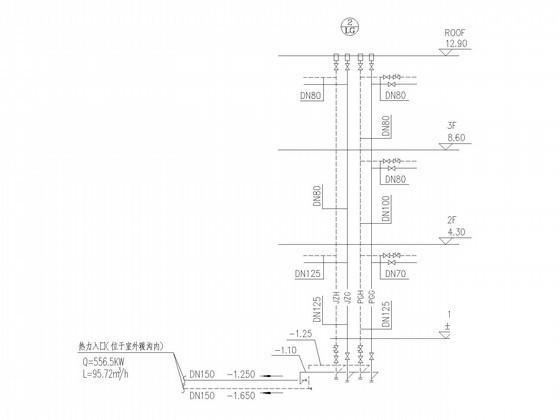

热力入口系统图及立管图

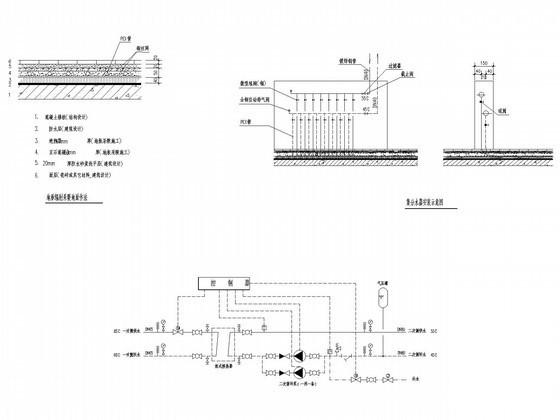

集分水器安装示意图

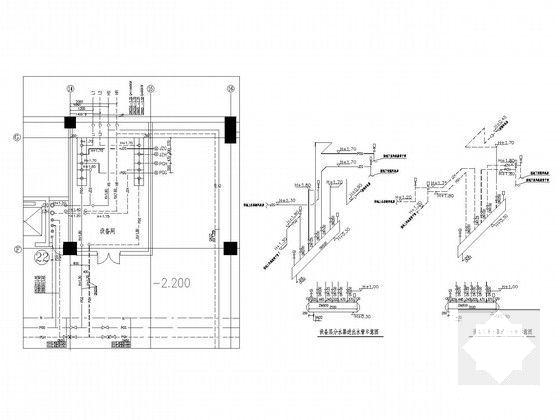

设备层分水器进出水管示意图
风机盘管水管立管图
进线室集水器进出水管示意图

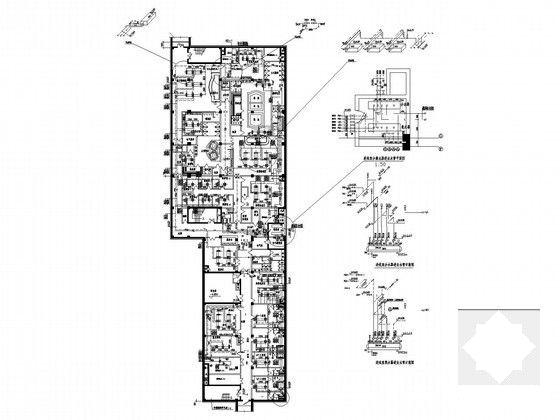

空调水管平面图及节点详图
采暖、空调立管图

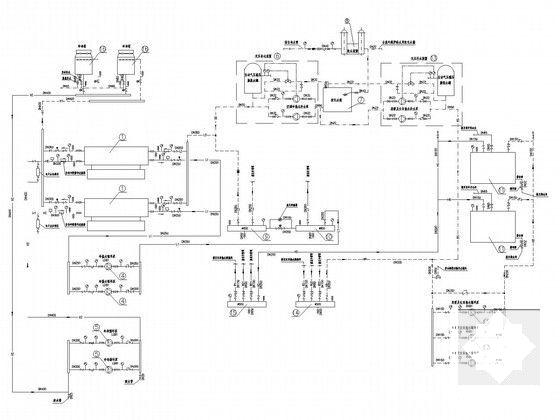

供冷供热系统原理图
通风机房大样图
......

附件详情

一、项目概要：
该项目为会议中心，1、2、3、4、11、16号楼设计，其中：1号楼为大堂及附属用房；2号楼为游泳馆及办公楼；3号楼为餐饮楼；4号楼地上一至六层为客房。地上七层为机房及设备用房；11号楼为动力站；16号楼为酒楼......
二、冷热源：
1.办公楼地下室水泵房内的板式换热机组。
2.由动力区锅炉房供给。空调机组及风机盘管冷热水由直燃机提供,夏季供回水温度为7/12°c。
三、空调系统：
1.大堂设单风道全空气处理系统。
2.采用风机盘管加新风系统。
3.分体空调，
四、采暖系统：
1.大堂设有地板辐射采暖系统，其供回水温度为55/45°c。
2.采暖系统为下供下回单管顺流式系统。
五、通风排烟系统：
1.地下室分三个防火分区，每个分区均设置了排风、排烟系统及新风、补风系统。
2.游泳馆设置单风道直流全新风空气处理系统及排风系统。
3.地下室办公、库房区设置送排风排烟系统。排风排烟合用风道，分设排风排烟风机......

图纸共62张。
