高档住宅楼小区采暖通风CAD施工图纸（2栋高层，地下室，会所）

fengzhong · 发表于 2020-2-27 13:22:10

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅建筑
建筑类型：高层建筑
建筑设计面积：60000平方米
建筑高度：99.3m
地上楼层：33
地下楼层：2
地下室：车库,人防,仓储,其它
设计阶段：施工图设计
设计内容：通风,采暖,换热站,防火排烟,人防
附件设计说明：有,设计参数,施工安装要求
冷热源：能源塔
采暖系统：散热器热水,低温热水地面辐射,热风
参考图纸：50-80张
设计年代：近代

附件详情

采暖通风设计施工说明
主要设备材料表
通风平面图
人防说明及系统原理图
人防送风机房大样图
屋顶层通风平剖面图
消防防排烟系统图
热水平面图

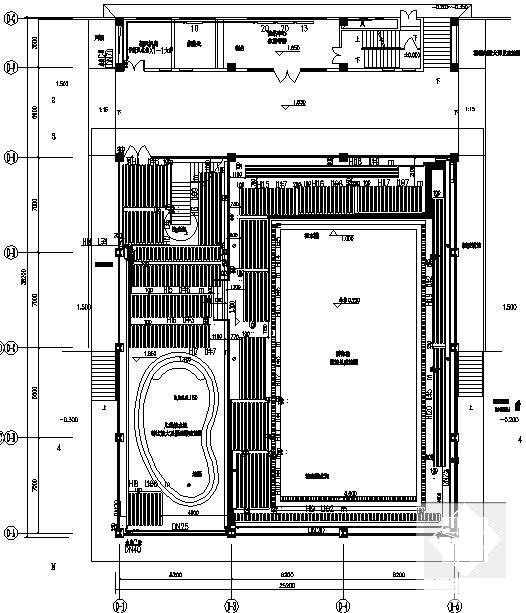

采暖平面
房间编号及伸缩缝布置平面图
地板辐射盘管管长间距列表

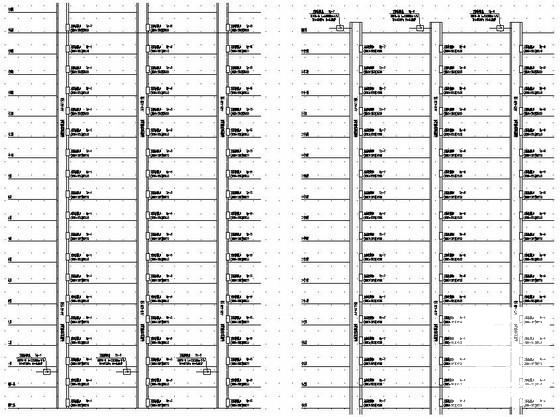

热水管道立管图
采暖大样图
换热站热水系统原理图
换热站管道平面图
换热站基础平面图
换热站剖面图及大样图

附件详情

该项目为山东德州某住宅小区暖通设计, 总建筑面积为60000平方米, 总共分为A,B,C,D四段，A段地上33层，地下2层，地上部分为住宅，地下部分为库房及人防用房；B段地上9层，地下2层，地上部分为住宅，地下部分为库房及人防用房；C段为地下机械式车库及设备用房；D段为阳光会所。
设计内容：A段与B段住宅小区的采暖, 通风，防排烟，人防工程的设计；C段地下车库及设备用房的通风，防排烟及小区换热站的设计；D段整个会所的采暖, 通风设计。
采暖系统：热源由地热井提供, 供水温度57°C, 回水温度45°C；由设在C段内换热站换热为50°C/40°C热水供给地板辐射采暖系统，50°C/40°C热水供给地板辐射采暖系统，热风采暖系统及散热器采暖系统……
换热站设计：换热站的一次水由小区内地热井提供，供水温度为57°C，回水温度为45°C,经板式换热器进行热交换后，提供50°C/40°C的采暖热水至A,B段住宅及D段会所。建筑物A段分为高区和低区两个采暖系统，B段及D段均属于低区采暖系统；系统的补水采用经钠离子交换器处理后的软化水；高压定压采用膨胀水箱，低区定压采用补水泵。
……

，图纸共50张。

消防防排烟系统图

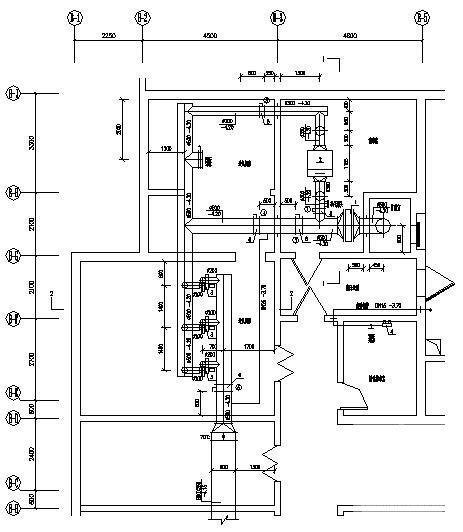

人防送风机房大样图

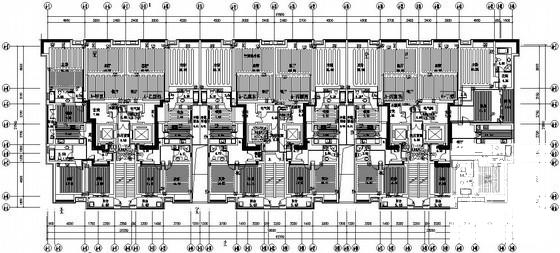

采暖平面图

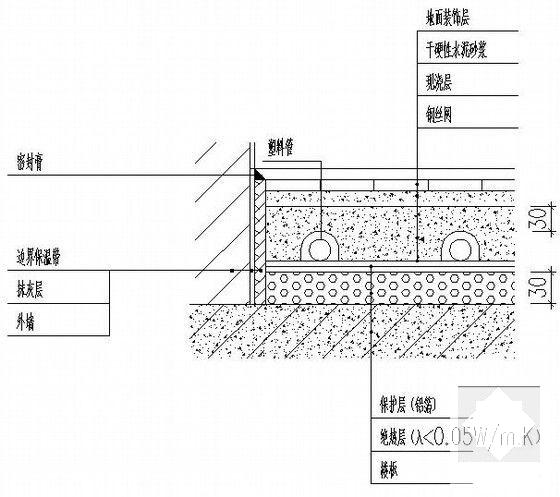

地板辐射供暖地面做法

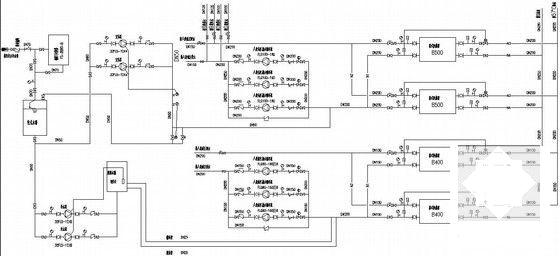

换热站热水系统原理图
