19270.2平米高层宾馆空调通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19270.2平方米
  • 地上层数:15层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:单式泵,变流量,双管制,闭式
  • 送风方式:散流器送风

附件详情

  • 设计说明书
  • 空调水系统流程图
  • 大样图
  • 空调系统自控要求图
  • 空调水管平面图
  • 空调风管平面图
  • ......

附件详情

一、项目概要:
该项目为一般宾馆,地上共15层,地下共一层是半地下室,为汽车库和设备用房建筑高度59米,总建筑面积19270.2m2......
二、冷热源:
采用一套溴化锂直燃制冷系统提供空调冷/热量分别为1758kW/1500kW......
三、空调系统:
空调水系统:办公和公寓的空调水系统均为一次泵负荷侧变流量两管制闭式循环系统,主机侧为定水量,负荷侧为变水量。
空调风系统:大开间区域为低速单风道全空气系统,空气处理机组采用柜式空调机组,气流组织为上送上回。小开间区域为风机盘管加新风机组系统,气流组织为上(侧)送上回......
四、通风排烟系统:
1.半地下室为汽车库、设备用房。洗衣及设备用房设置机械排风自然进风系统,换气次数为5~12次/h。
2.中餐厅、浴区等分别设置独立的机械排风系统,换气次数为2~5次/h......

图纸共22张。

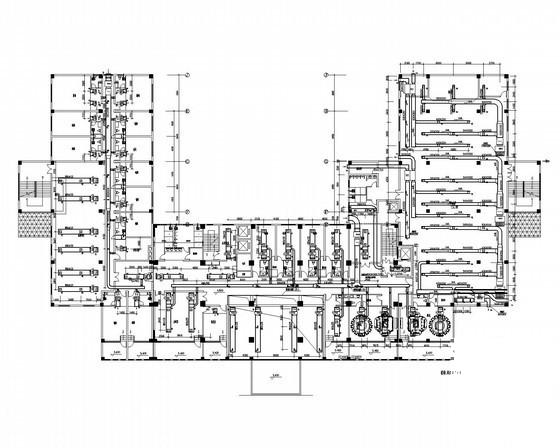

空调风管平面图

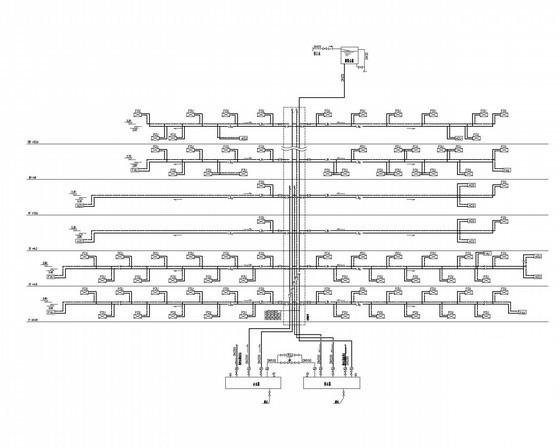

空调水系统流程图

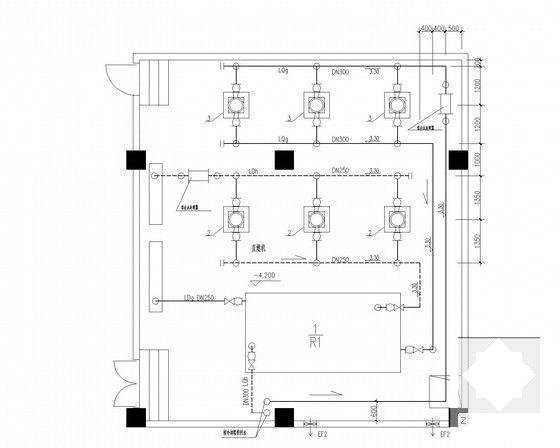

直燃机房接管 平面布置图

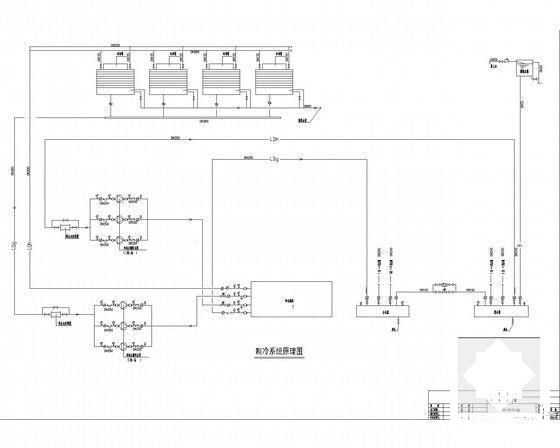

制冷系统原理图

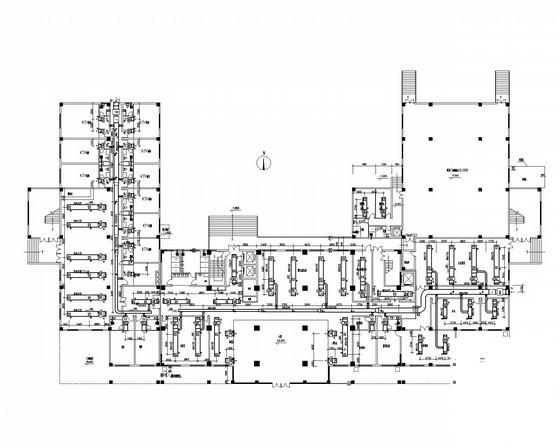

水管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 宾馆空调系统设计 - 1
    宾馆空调系统设计 - 1
  • 宾馆空调系统设计 - 2
    宾馆空调系统设计 - 2
  • 宾馆空调系统设计 - 3
    宾馆空调系统设计 - 3
  • 宾馆空调系统设计 - 4
    宾馆空调系统设计 - 4
  • 宾馆空调系统设计 - 5
    宾馆空调系统设计 - 5
  • 宾馆空调系统设计 - 6
    宾馆空调系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
