19800平米4层生产厂房通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19800平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:通风,洁净,防排烟,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 洁净等级:十万级
  • 水系统:双管制
  • 送风方式:散流器送风
  • 节点大样:制冷机组,空气处理机组
  • 项目所在地:湖北

附件详情

一、项目概要:
该项目为武汉某视频工业园区项目一车间,建筑面积19800m2,建筑层数:地上四层...

二、通风排烟系统:

1.通风:
摊凉、待包装暂存、内包装区为十万级洁净区,采用水冷组合式空调机组机组,循环换气次数按15次/h计算。循环空调箱内设初中效过滤器,末端设置高效过滤器;
切配、分拣等工艺有温度要求区域采用吊顶空调机组与新风机,保证工艺要求温度及工作区域人员新风需求;
烧炒、蒸箱米饭线设置机械抢排风排除高发热区热量及岗位送风。

2.防排烟系统:烧炒区、蒸箱米饭线个设置排烟风机一台,排烟风机平时兼做机械排风用,排烟风机置于车间吊顶内,并用防火材料隔绝;
分拣、切配、面点制作、内走廊等共用一台排烟风机进行机械排烟,排烟风机置于屋面...

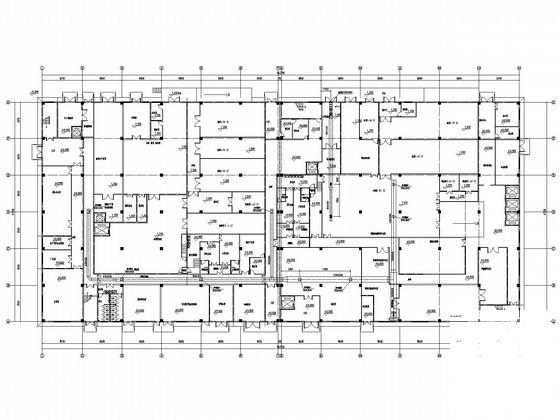

一层暖通设备 平面布置图

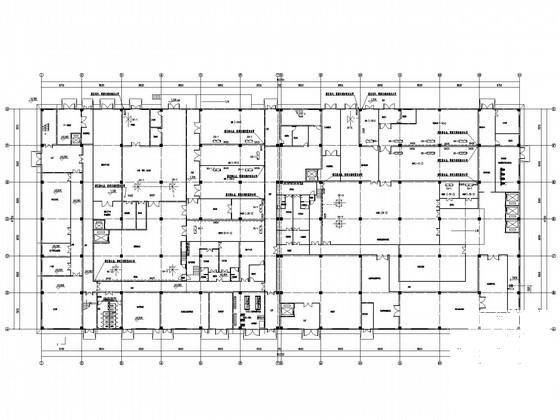

一层排烟管道平面布置图

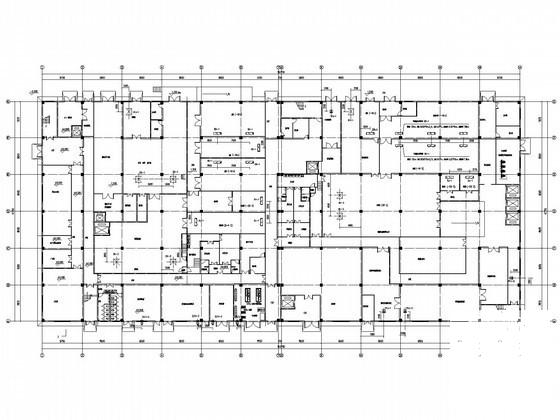

一层制冷剂管道平面布置图

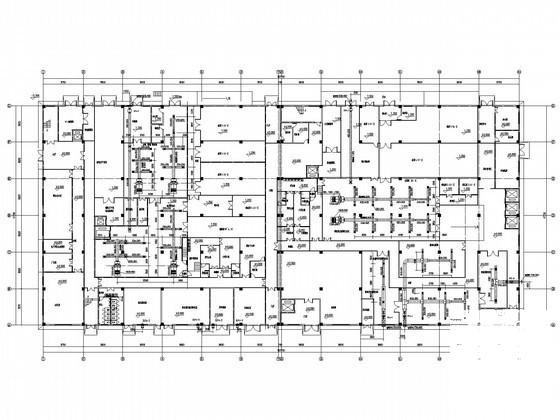

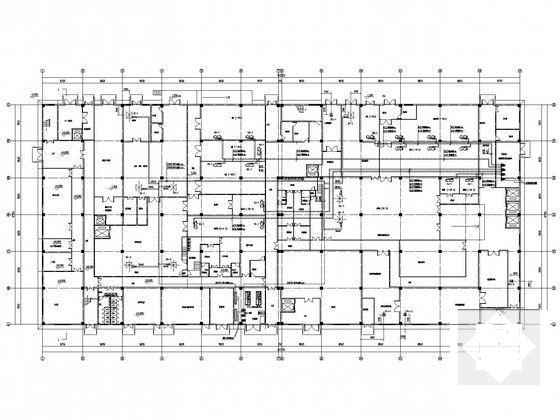

一层通风管道平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 生产厂房防排烟 - 1
    生产厂房防排烟 - 1
  • 生产厂房防排烟 - 2
    生产厂房防排烟 - 2
  • 生产厂房防排烟 - 3
    生产厂房防排烟 - 3
  • 生产厂房防排烟 - 4
    生产厂房防排烟 - 4
  • 生产厂房防排烟 - 5
    生产厂房防排烟 - 5
以上是部分截图,请下载附件后查看完整高清内容
生产厂房防排烟下载
