18层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目为湖南某住宅楼,主楼18层,地下1层,结构类型为现浇钢筋混凝土剪力墙结构,采用现浇钢筋混凝土楼板,基础为预应力混凝土管桩基础,抗震不设防。
该资料包含: 结构设计说明 、基础平面布置图、承台大样、地下室底板结构图、墙柱 平面布置图 、梁配筋图、板配筋图、大样图等共21张图纸。

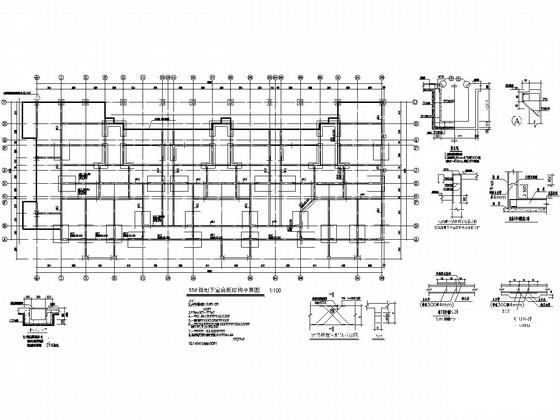

55#栋地下室底板结构平面图

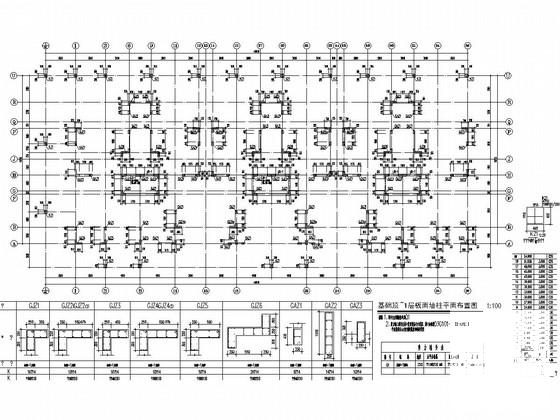

基础顶~1层板面墙柱平面布置图

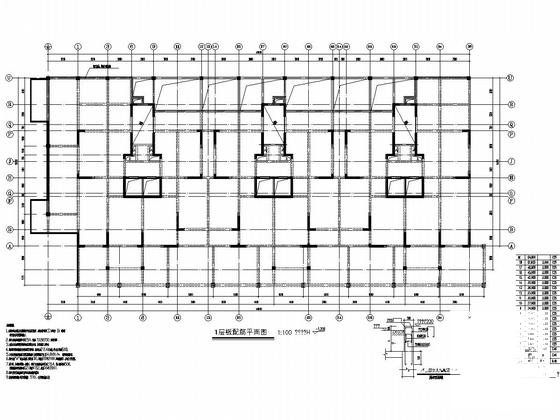

1层板配筋平面图

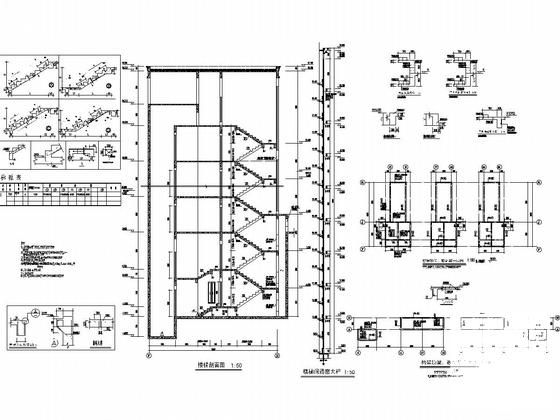

楼梯及结构大样

1层梁配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

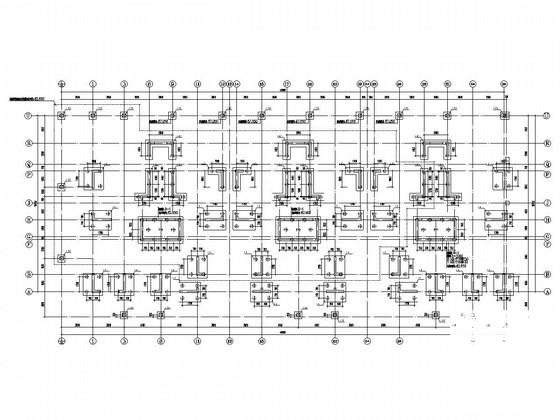

  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图
  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 18层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
