高层商业综合楼空调通风设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,其它
  • 空调系统:空气-水系统
  • 水系统:双管制
  • 项目所在地:湖南

附件详情

  • 空调风平面图
  • 空调水平面图
  • 空调水系统图
  • 空调末端设备接管图
  • 集 分水器详图

附件详情

该项目位于湖南省,商业、酒店、居住及配套的设备用房为一体的一类综合楼。地下2层,负一层为商场,负二层做机械双层停车库及其它配套设施。
地上1至5层为商业(其中地上2至3层为超市),A栋6-28层为酒店公寓,B栋7-29+1层为住宅。空调面积33066m,总冷负荷4627kw,冷指标140w/m;总热负荷2634kw,热指标80w/m。
设计内容:空调系统设计、通风系统设计,(热水系统详水专业设计)。

,图纸共27张。

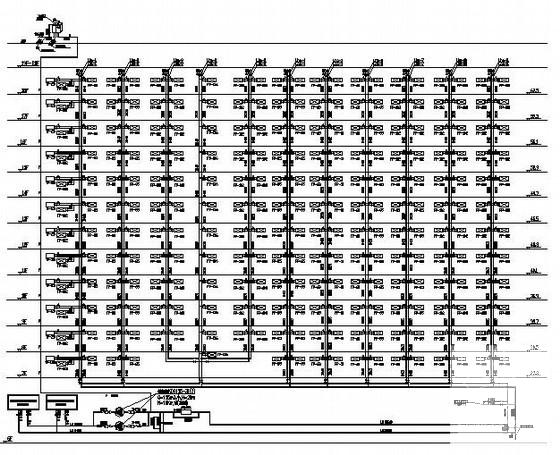

酒店空调水系统图

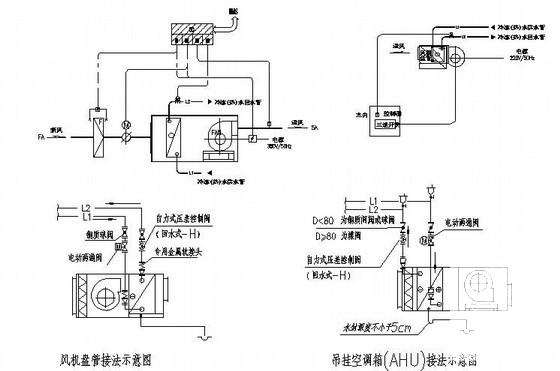

空调末端设备接管图

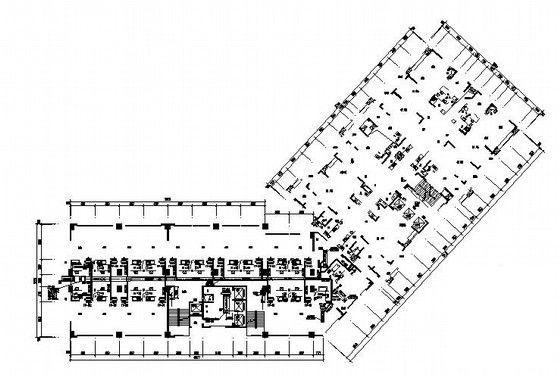

九至十四层空调风平面图

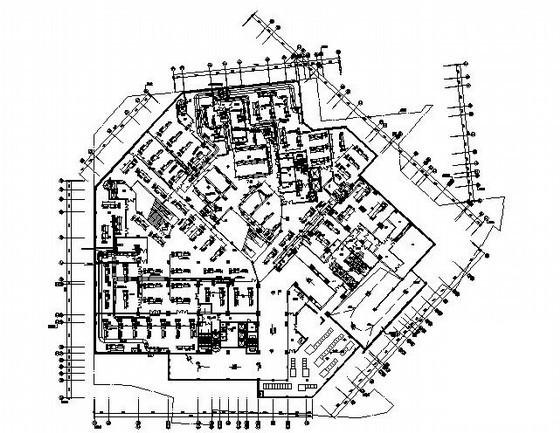

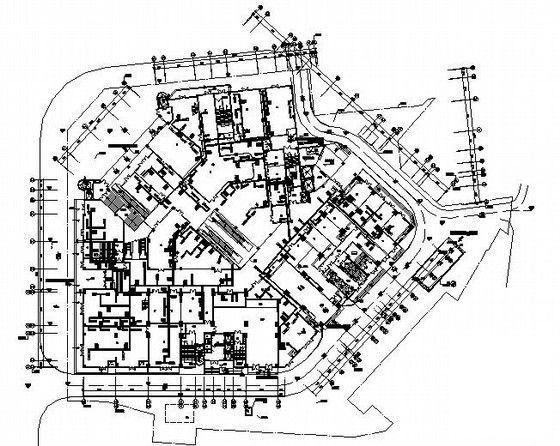

一层空调水平面图

商业空调水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层综合楼空调 - 1
    高层综合楼空调 - 1
  • 高层综合楼空调 - 2
    高层综合楼空调 - 2
  • 高层综合楼空调 - 3
    高层综合楼空调 - 3
  • 高层综合楼空调 - 4
    高层综合楼空调 - 4
  • 高层综合楼空调 - 5
    高层综合楼空调 - 5
  • 高层综合楼空调 - 6
    高层综合楼空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
