机房模块楼空调通风排烟初步设计CAD初设大样图

附件详情

一、项目概要：
建筑面积26890m2/，建筑主体高度14.5m，层高6米。首层为机电设备层，层高4.8米。地上二层为机房模块楼层，层高6.5米.......

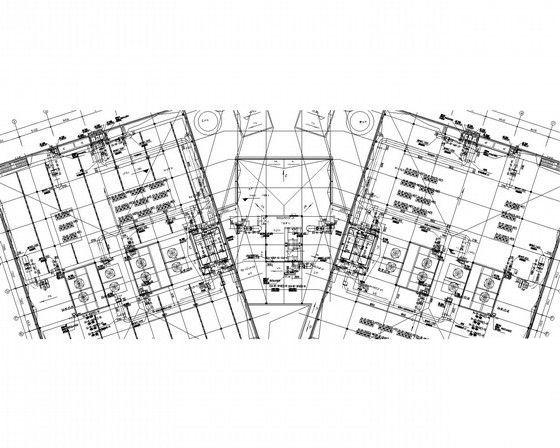

二、冷热源：
1.制冷系统，设置4台800RT的变频制冷机组，3+1冗余。
2.主机房辅助区的采暖、所有新风冬季加热的热源采用园区集中供热外网，供回水温度为50/40℃；主机房走廊利用水环热泵机组供热......
三、空调系统：

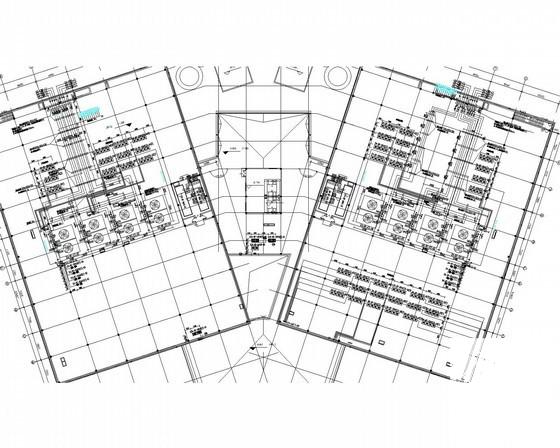

1.冷冻水系统设计为二次泵系统，一次泵，管路设计单环路。

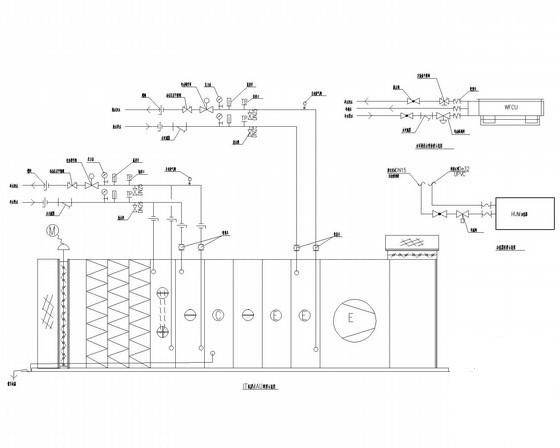

2.精密空调（CRAH）的服务器机房采用机房专用湿膜加湿器。

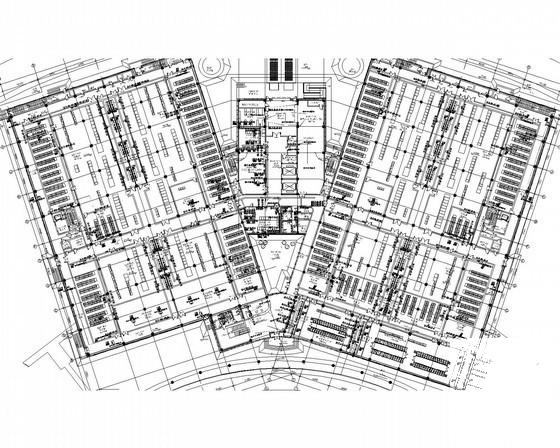

3.主机房采用精密空调，精密空调采用双侧侧送风的方式。
4.采用风冷水冷双冷源精密空调保证不间断供冷，双冷源精密空调室内机内设置冷冻水盘管和压缩机＋蒸发器两种冷源......
四、采暖系统：
采暖供回水干管接自室外干管，采用上供上回异程式系统......

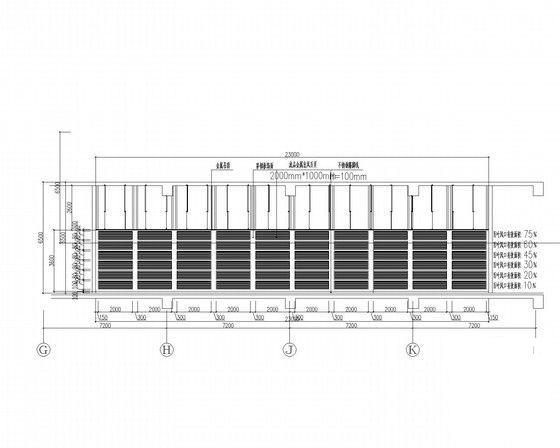

五、通风排烟系统：
1.新风量按机房1次/h换气及人员最小新风量40m3//人.小时中的大值计算。
2.排烟的房间可开启外窗面积不应小于该房间面积的2%。
3.走道设置机械排烟系统。排烟量按防烟分区面积乘以60m3//h.m2/计算......

图纸共21张。
