10700平米7层写字楼空调系统初步设计CAD初设图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10700平方米
  • 建筑地上层数:7层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:9张
  • 设计年代:近代
  • 空调系统:全空气系统,空气-水系统
  • 水系统:变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:天津

附件详情

  • 设计及施工说明

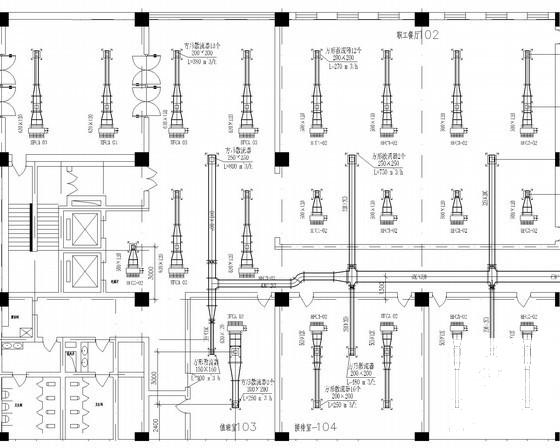

  • 一层风系统平面图
  • 二三四层风系统平面图
  • 五层风系统平面图
  • 六层风系统平面图
  • 七层风系统平面图
  • 一层水系统平面图
  • 水系统轴侧图
  • 风机盘管连接示意图
  • 空气处理机组冷冻水接法示意图
  • ...

附件详情

一、项目概要:
项目为写字楼,主体为地上七层,屋顶标高29m,空调面积为10700平方米...
二、冷热源:
由一层制冷制热机房提供的7/12℃的夏季空调冷水...
三、空调系统:
1.空调水系统采用两管制变流量系统,水路系统为异程式系统。
2.根据使用要求分别采用风机盘管加新风系统或全空气系统...

图纸共9张。

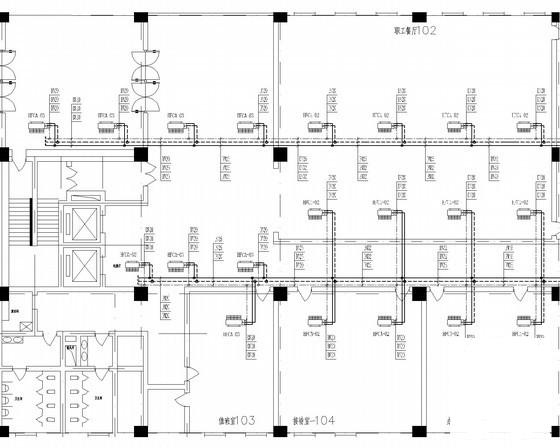

一层水系统平面图

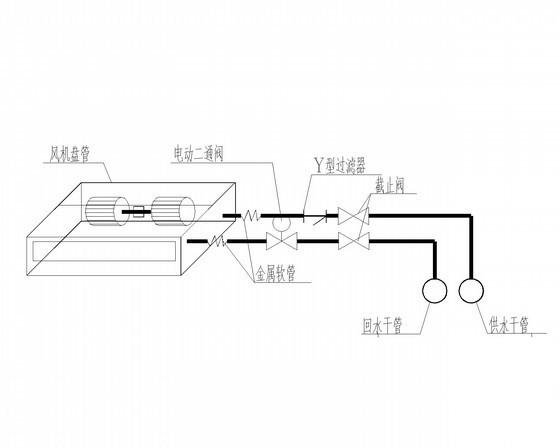

风机盘管连接示意图

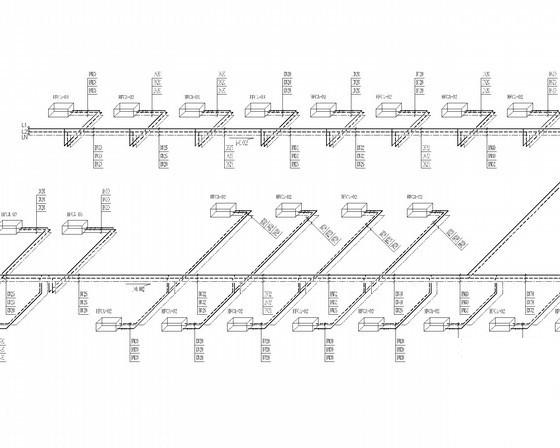

水系统轴侧图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 写字楼空调设计 - 1
    写字楼空调设计 - 1
  • 写字楼空调设计 - 2
    写字楼空调设计 - 2
  • 写字楼空调设计 - 3
    写字楼空调设计 - 3
  • 写字楼空调设计 - 4
    写字楼空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
