高层住宅楼通风及防排烟系统初步设计CAD初设图纸

附件详情

一、项目概要：
该项目设置一个大地下室，地上为10幢高层住宅楼。工程配设空调通风系统，消防防排烟系统等。该资料主要内容为：地下车库、设备机房等机械通风系统设计....
二、、空调系统：
该项目配套商业、物业用房等根据需要设置分体式空调机组，预留空调室外机位及电源，设备由业主自理，空调冷凝水有组织排放...
三、排烟系统：
1.该项目部分住宅楼（3#、7#）防烟楼梯间均采用可开启外窗自然排烟方式。

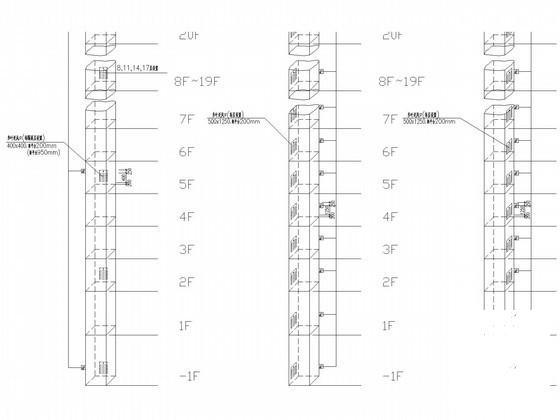

2.商住楼防烟楼梯间及合用前室均设机械加压送风系统...
四、通风系统：

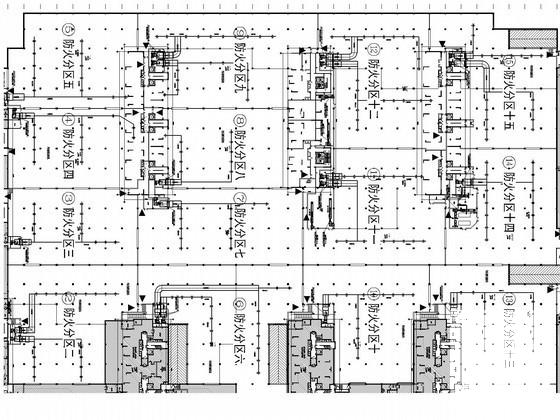

1.地下车库设机械排风兼排烟系统，排风量按6次换气／小时计，利用车道、通风采光井自然补风或设机械送风，排风通过竖井排至屋顶高空排放。
2.地下设备用房设机械送排风系统，通风量按照有效排除房间废热、废气计算确定...

图纸共19张。
