住宅商品房通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要:
该项目为商业建筑,建筑总面积20680平方米 ,地下共一层,地上33层...
二、通风排烟系统:
1.地下汽车库设置机械通风兼机械排烟系统。
2.送风量不小于排烟风量的50%。
3.车库平时通风换气量按车库层高为3m,6次/h计算确定...

图纸共25张。

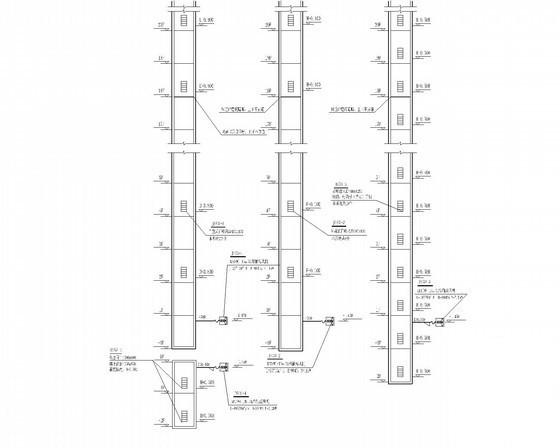

系统图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 商品房设计图纸 - 1

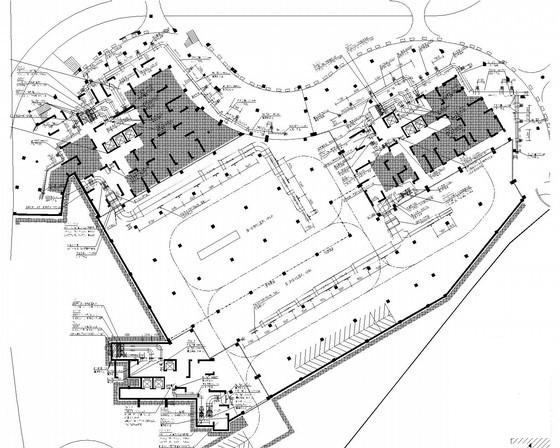

    商品房设计图纸 - 1
  • 商品房设计图纸 - 2
    商品房设计图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
