31层住宅楼小区通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 地上层数:31层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:

该项目位于江西省,是一个住宅小区,地上30、31层不等,为一类高层住宅和商住楼。图纸内容包含设计施工说明,主要设备材料表及图例,通风平面图,加压送风系统示意图等...

二、 通风防排烟 系统:

1)本楼防烟楼梯间、防烟楼梯间前室及合用前室分别设置机械加压送风系统,前室余压值为25-30Pa,防烟楼梯间余压值为40-50Pa。加压送风机设于屋顶,每层前室均设送风口,火灾时手动或电动打开着火层加压送风口,同时联动打开上、下层加压送风口及机房层加压送风机运行。

2)电梯机房按每小时15次,卫生间按每小时10次换气次数计算通风量。

3)住宅厨房竖向排气道应具有防火、防倒灌及均匀排气功能...

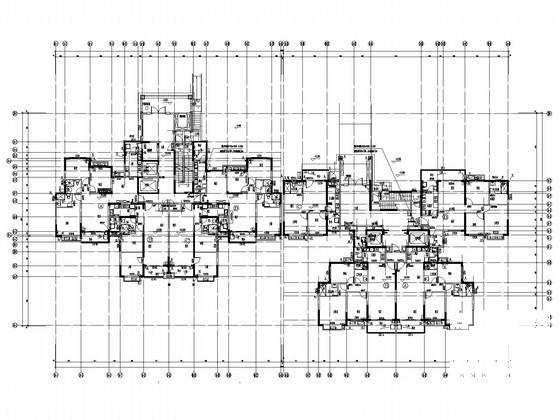

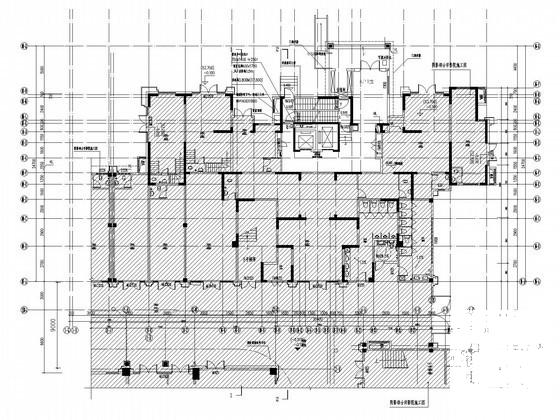

15#楼一层通风平面图

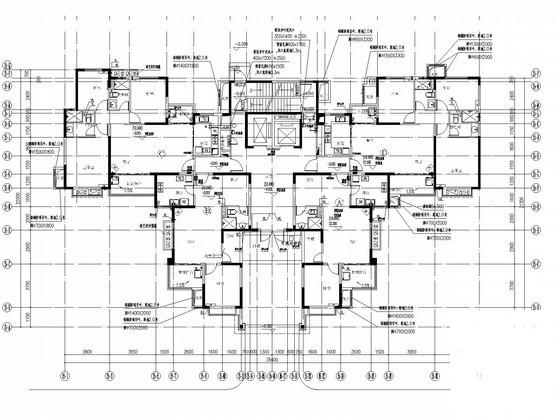

16#楼一层通风平面图

18#楼一层通风平面图

18#楼二层通风平面图

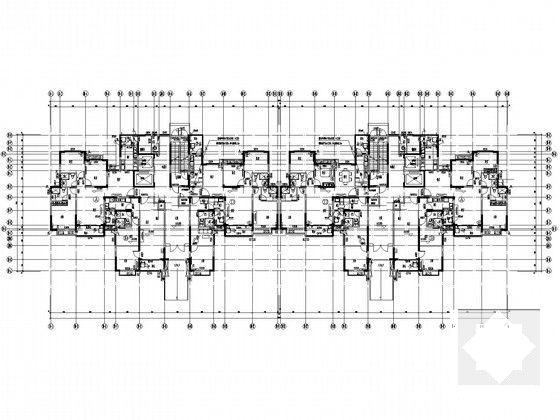

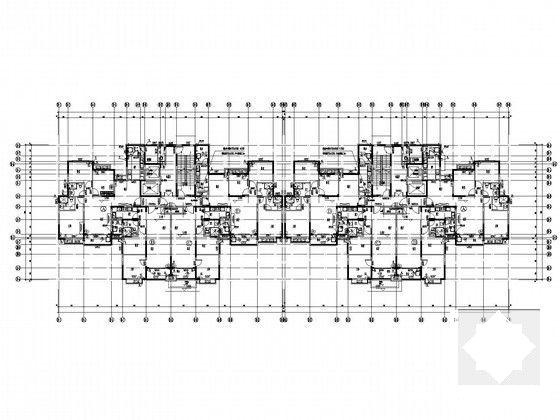

18#楼三~三十一层通风平面图

18#楼屋顶层通风平面图

17#楼一层通风平面图
